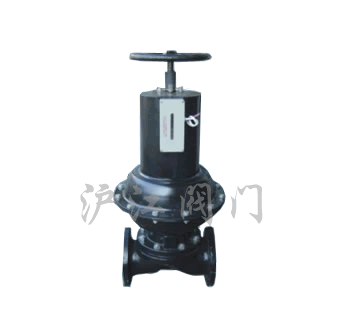

英标气动隔膜阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473

尺寸图


一、产品[气动隔膜阀]的详细资料:

产品型号:EG6B41J

产品名称:常闭型气动隔膜阀

产品特点:设计与制造:BS5156 结构长度:BS5156 法兰连接尺寸:BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004 EG6B41W无衬里,EG6B41J衬胶气动隔膜阀,常闭型气动隔膜阀。

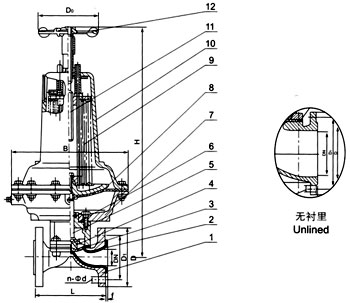

部件列表:1.阀体 2.阀体衬里 3.隔膜 4.阀瓣 5.下阀杆 6.阀盖 7.气缸 8.气动薄膜 9.弹簧 10.气缸盖
11.上阀杆 12.手轮

二、用途:

本阀专用于控制非腐蚀性或一般腐蚀性介质,阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。
适用温度:≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料)
压力等级:PN(MPa) 0.6 1.0 1.6

三、材料:

阀体:铸铁、球墨铸铁、碳钢、不锈钢
阀盖:铸铁、球墨铸铁、碳钢、不锈钢
衬里:无衬里、橡胶
隔膜:橡胶
阀瓣:铸铁
气缸:铝合金、碳钢
气动薄膜:橡胶
阀杆:碳钢、不锈钢 手轮:铸铁

四、测试:

衬里层:电火花检测
试验与检验按BS6755标准
公称压力:PN(MPa)
阀体:PN×1.5
密封:PN×1.1

五、常闭型气动隔膜阀主要连接尺寸:

DN

公称压力
MPa

工作压力
MPa

L
mm

D
mm

D1
mm

n-Фd
mm

f
mm

H
mm

D0
mm

B
mm

代号
ES

气源压力
MPa

气源接头
MPa

耗气量
cm3

质量
Kg/kilos

15

1.6

1.6

108

95

65

4-14

2

- - - - - - - -

20

117

105

75

4-14

2

-

120

168

61

0.3

1/8

163.87

7.2

25

127

115

85

4-14

2

394

120

168

61

0.3~0.4

1/8

196.65

8.9

32

146

140

100

4-18

2

400

120

168

61

0.3~0.4

1/8

229.4

10.6

40

159

150

110

4-18

2

485

165

260

62

0.3~0.4

1/4

1425.7

19.5

50

190

165

125

4-18

2

635

165

318

63

0.3~0.4

1/4

2284.1

34.9

65

1.0

1.0

216

185

145

4-18

2

650

165

318

63

0.3~0.4

1/4

3048

39.9

80

254

200

160

8-18

2

660

165

318

63

0.4~0.5

1/4

3244.7

51.9

100

305

220

180

8-18

2

816

280

425

64

0.4~0.5

3/8

6964.5

93.2

125

356

250

210

8-18

3

825

280

425

64

0.4~0.5

3/8

7439.7

105.3

150

406

285

240

8-22

3

1013

365

549

65

0.5

3/8

14912

184.5

200

0.6

0.6

521

340

295

8-22

3

1300

483

749

66

0.6

1/2

49161

407.4

250

635

395

350

12-22

5

- - - - - - - -

300

749

445

400

12-22

5

- - - - - - - -

注:1. 气动隔膜阀门尚可附装反馈信号、限位器或定位器,以适应自控、程控或调节流量的需要。
2. 气动阀门的反馈信号采用无触点传感技术。
3. 采用薄膜式气缸替代活塞式气缸,排除了活塞易损漏而导致无法启闭阀门的弊端。
4. 当气源发生故障时,可操作手轮使阀门开启。



订货须知:

一、①常闭型气动隔膜阀产品名称与型号②常闭型气动隔膜阀口径③常闭型气动隔膜阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的常闭型气动隔膜阀型号,请按常闭型气动隔膜阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
感谢您访问我们的网站,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
