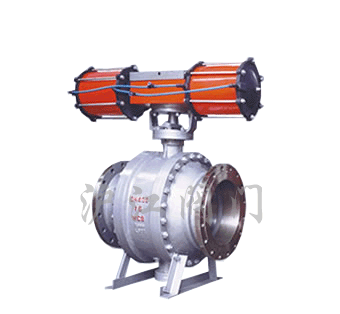

气动喷煤粉球阀
一、产品[喷煤粉专用球阀]的详细资料：
产品型号：MQ647AF
产品名称：喷煤粉专用球阀
产品特点：本系列球阀是作为控制含尘、含固体粉末，特别适用于高炉煤粉喷吹、空气管路及喷枪管路等系列。 1、阀座带有磨损自动补偿装置，有效确保阀门的密封性能。 2、特殊材料制成密封圈，具有耐高温、耐磨损、使用寿命长的特点。 3、阀门结构紧凑、启闭灵活、安装维修方便。喷煤粉专用球阀,喷煤粉球阀,专用球阀。
二、主要零件材质：
|
零件名称 |
材质 |
|
阀体、阀盖 |
WCB |
|
球体、阀座 |
1Cr18Ni9Ti+硬铬 |
|
阀杆 |
2Cr13 |
|
密封圈 |
特种耐磨耐高温四氟 |
|
螺栓 |
中碳钢 |
三、概述：
|
公称压和 |
1.6MPa |
|
公称通径 |
2.4MPa |
|
高压液密封 |
1.76MPa |
|
低压液密封 |
0.6MPa |
|
适用温度 |
-28-300℃ |
|
适用介质 |
含尘埃气体、煤粉等 |
|
结构长度按 |
GB1221-89 |
|
法兰尺寸按 |
GB9113、JB79-59 |
|
检验试验按 |
JB/T9092-99 |
|
驱动方式 |
手动、气动 |

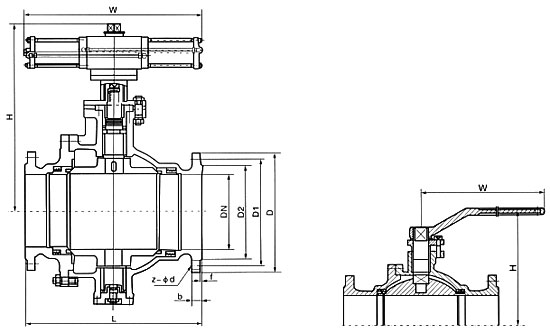

四、喷煤粉专用球阀主要尺寸：
|
公称压力PN（MPa） |
公称通径DN（mm） |
尺寸（mm） | ||||
|
L |
D |
H | ||||
|
手动 |
气动 |
手动 |
气动 | |||
|
MQ647AF-1.6 |
25 |
180 |
140 |
235 |
90 |
298 |
|
32 |
200 |
155 |
235 |
107 |
304 | |
|
40 |
220 |
250 |
330 |
127 |
370 | |
|
50 |
220 |
250 |
330 |
140 |
367 | |
|
65 |
241 |
350 |
400 |
164 |
425 | |
|
80 |
283 |
350 |
510 |
177 |
484 | |
|
100 |
305 |
420 |
510 |
206 |
531 | |
|
125 |
356 |
700 |
580 |
292 |
570 | |
|
150 |
394 |
1000 |
720 |
320 |
570 | |
|
200 |
457 |
- |
720 |
- |
610 | |
|
250 |
533 |
- |
900 |
- |
670 | |
|
300 |
610 |
- |
1050 |
- |
740 | |
|
350 |
686 |
- |
1290 |
- |
790 | |
|
400 |
762 |
- |
1600 |
- |
905 | |
|
其余连接尺寸请参阅样本《主要外型与连接尺寸表》 | ||||||
订货须知：
一、①喷煤粉专用球阀产品名称与型号②喷煤粉专用球阀口径③喷煤粉专用球阀是否带附件以便我们的为您正确选型。二、若已经由设计单位选定公司的喷煤粉专用球阀型号，请按喷煤粉专用球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
