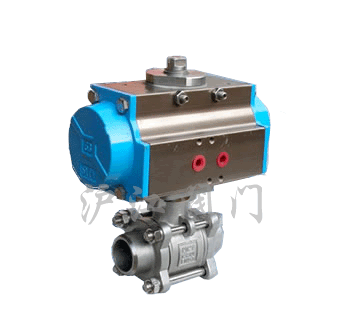

气动三片式焊接球阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473

大田QB1-10单口排气阀


一、产品[气动三片式球阀]的详细资料:

产品型号:SMQ661F

产品名称:气动三片式球阀

产品特点:气动三片式球阀,气动球阀,三片式球阀,公司生产的气动球阀,是在引进国外先进技术的基础上进行特殊设计,精心制造的产品。采用智能控制与定位,与电气阀门定位器配套,输入4-20mADC信号及0.4~0.7MPa气源即可控制运转,实现对压力、流量、温度、液位等参数的调节。它是以压缩空气为动力,阀杆带动阀芯在阀体内转动90°可以实现全开—全闭的动作。该产品按其密封性能分为金属密封与软密封。具有结构紧凑、体积精小、运行可靠、密封性好、维修容易、安装方便、适应性强等优点。特别适合于介质是粘稠、含颗粒、纤维性质的场合。可广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中,作远距离集中控制或就地控制。

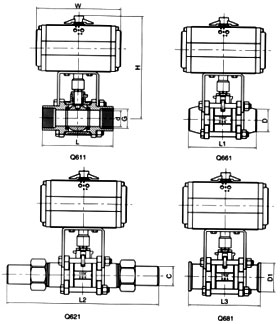

二、气动三片式球阀主要外形和连接尺寸单位(mm):

SMQ611F-16,25,40,64

通径DN

d

G

L

H

W

mm

In

8

1/4″

8

G1/4″

65

140

104

10

3/8″

10

G3/8

65

140

104

15

1/2″

15

G1/2

72

150

140

20

3/4

18

G3/4″

85

155

140

25

1″

24

G1″

91

165

140

32

1 1/2″

30

G1 1/4″

110

180

164

40

1 1/2″

38

G1 1/2″

122

190

164

50

2″

48

G2″

145

210

190

三、气动三片式球阀主要外形和连接尺寸单位(mm):

SMQ621F-16,25,40,64

通径DN

d

G

L2

H

W

mm

In

8

1/4″

8

14

120

140

104

10

3/8″

10

18

130

140

104

15

1/2″

15

22

140

150

140

20

3/4

18

28

160

155

140

25

1″

24

34

180

165

140

32

1 1/2″

30

42

200

180

164

40

1 1/2″

38

48

218

190

164

50

2″

48

60

235

210

190

四、气动三片式球阀主要外形和连接尺寸单位(mm):

SMQ661F-16,25,40,64

通径DN

d

G

L1

H

W

mm

In

8

1/4″

8

14.3

65

140

104

10

3/8″

10

18

65

140

104

15

1/2″

15

22

72

150

140

20

3/4

18

28

85

155

140

25

1″

24

34.5

91

165

140

32

1 1/2″

30

43.5

110

180

164

40

1 1/2″

38

49.5

122

190

164

50

2″

48

62

145

210

190

五、气动三片式球阀主要外形和连接尺寸单位(mm):

SMQ681F-16

通径DN

d

G

L3

H

W

mm

In

15

1/2″

15

34

108

150

140

20

3/4

18

50.5

118

155

140

25

1″

24

50.5

127

165

140

32

1 1/2″

30

50.5

146

180

164

40

1 1/2″

38

50.5

159

190

164

50

2″

48

64

191

210

190

订货须知:

一、①气动三片式球阀产品名称与型号②气动三片式球阀口径③气动三片式球阀是否带附件以便我们的为您正确选型。二、若已经由设计单位选定公司的气动三片式球阀型号,请按气动三片式球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
