气动三通球阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473


一、产品[气动三通球阀(调节型/开关型)]的详细资料:

产品型号:SMQ644(45)型

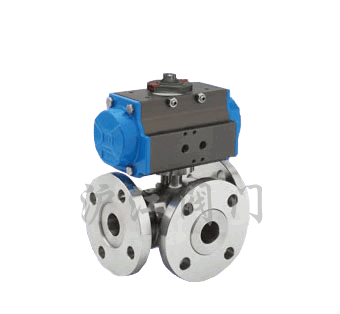

产品名称:气动三通球阀(调节型/开关型)

产品特点:L(T)形气动球阀是由气动执行机构和三通阀组成,是一种旋转类切断调节阀门,具有关闭严密,结构紧凑,重量轻,维修方便等优点。广泛用于气体、液体、蒸汽、油品等腐蚀性介质的管道自动化控制中。

二、主要外形尺寸及附图:

尺寸图

三、气动三通球阀(调节型/开关型)尺寸及参数:

公称压力或压力级
公称通径
尺寸(mm)
mm
in
L
L1
D
D1
D2
b
z-Φd
15
130
65
95
65
45
14
4-14
20
150
75
105
75
55/58
14/16
4-14
25
160
80
115
85
65/68
14/16
4-14
32
180
90
135/140
100
78
16
4-18
PN1.6MPa
40
200
100
145/150
110
85/88
16
4-18
50
230
115
160/165
125
100/102
16/18
4-18
65
290
145
180/185
145
120/122
18
4-18
80
310
155
195/200
160
135/138
20
4-18
100
350
175
215/220
180
155/158
20
4-18
125
400
200
245/250
210
185/188
22
4-18
150
480
240
280/285
240
210/212
24/22
8-23/8-22


PN2.5MPa

15
130
65
95
65
45
16
4-14
20
150
75
105
75
55/58
16
4-14
25
160
80
115
85
65/68
16
4-14
32
180
90
135/140
100
78
18
4-18

PN2.5MPa


40
200
100
145/150
110
85/88
18
4-18
50
230
115
160/165
125
100/102
20
4-18
65
290
145
180/185
145
120/122
22
8-18
80
310
155
195/200
160
135/138
22/24
8-18
100
350
175
230/235
190
160/162
24
8-23/8-22
125
400
200
270
220
188
28/26
8-25/8-26
150
480
240
300
250
218
30/28
8-25/8-26

PN4.0MPa

15
130
65
95
65
45
16
4-14
20
150
75
105
75
55/58
16
4-14
25
160
80
115
85
65/68
16
4-14
32
180
90
135/140
100
78
18
4-18
40
200
100
145/150
110
85/88
18
4-18
50
230
115
160/165
125
100/102
20
4-18
65
290
145
180/185
145
120/122
22
8-18
80
310
155
195/200
160
135/138
22
8-18
100
350
175
230/235
190
160/162
24
8-23/8-22
125
400
200
270
220
188
28
8-25/8-26
150
480
240
300
250
218
30
8-25/8-26


Class150LB


15
1/2
130
65
89
60.5
35
-
4-15
20
3/4
150
75
98
70
43
-
4-15
25
1
160
80
108/110
79.5
51
11.5
4-15/4-16
32
11/4
180
90
117/120
89
64
13.0
4-15/4-16
40
11/2
200
100
127/130
98.5
73
14.5
4-15/4-16
50
2
230
115
152/150
120.5
92
16.0
4-19/4-20
65
21/2
290
145
178/180
139.5
105
17.5
4-19/4-20
80
3
310
155
190
152.5
127
19.5
4-19/4-20
100
4
350
175
229/230
190.5
157
24.0
8-19/4-20
125
5
400
200
254/255
216.0
186
24.0
8-22
150
6
480
240
279/280
241.5
216
25.5
8-22

JIS10K

15
130
65
95
70
52
12
4-15
20
150
75
100
75
58
14
4-15
25
160
80
125
90
70
14
4-19
32
180
90
135
100
80
16
4-19
40
200
100
140
105
85
16
4-19
50
230
115
155
120
100
16
4-19
65
290
145
175
140
120
18
4-19
80
310
155
185
150
130
18
8-19
100
350
175
210
175
155
18
8-19
125
400
200
250
210
185
20
8-23
150
480
240
280
240
215
22
8-23

注:1、表中以分数表示者,分子为JB/T74~90系列2尺寸(等同于原机标JB74~90~59的尺寸),分母JB/T74~90系列
1、GB9112~9131(PN1.6、2.5、4.0Mpa)及HGJ44~76尺寸。
2、表中以分数表示者,分子为ANSIB16.5尺寸,分母为GB9112~9131、SH3406尺寸。

订货须知:

一、①气动三通球阀(调节型/开关型)产品名称与型号②气动三通球阀(调节型/开关型)口径③气动三通球阀(调节型/开关型)是否带附件以便我们的为您正确选型。二、若已经由设计单位选定公司的气动三通球阀(调节型/开关型)型号,请按气动三通球阀(调节型/开关型)型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
感谢您访问我们的网站,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
