不锈钢电动四通换向球阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案，阀门售前、售中、售后专业服务
销售热线：021-56622563 56084471
图文传真： 021-56084473

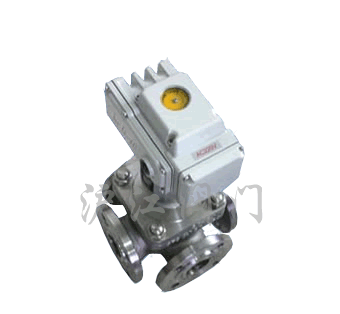

产品特点

不锈钢电动四通换向球阀为X形垂直通道的球阀，它的特点是球体的两条通道为X形布置，四个通道口径均布于球体赤道圆周截面上，当球体沿顺时针旋转90时，能使相邻的两个通道实现两两互通。

Features

Four-way direction changeable ball valve is a kind of ball valve with X-pattern vertical bore.It s feature is, the ball valve s two bores
are arranged to be X-pattern ,and its four bores are connected to each other two of adjacent bores can be connected to each other.

本阀门系列可配置多种驱动装置
This ball valve can be equipped with several types of operation device.

四通球阀介质流向原理

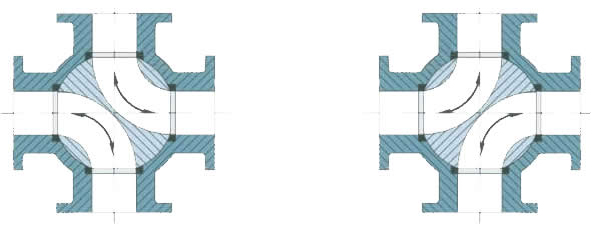

如图所示，“LL'’型四通球阀只需操作板手或执行器将球体转动90’，可同时对两种介质的流向进行切换，即方便而迅速，实现一阀多用的效果。

主要零件材质Main Patrs and Materials

零件名称
Accessory name

材质 Material

GB

ASTM

阀体、阀盖
Body,bonnet

WCB

A216-WCB

密封圈
Sealing Ring

PTFE、对位聚苯
PTFE、Counterpoint polypheny1

PTFE、对位聚苯
PTFE、Counterpoint polypheny1

球体 Ball

1Cr18Ni9Ti

SS 304

阀座、阀杆
Seat、Stem

2Cr13

A246-416

双头螺柱
Dual-head double-screw bolt

35CrMoA

A193-B7

主要性能规范 Main Performance Spcification

公称压力 PN(MPa)
Nominal diameter

试验压力 Test pressure

壳体 Shell

高压液密封
High-pressure liquid sealing

低压气密封
Low-pressure hermetic sealing

1.6

2.4

1.76

0.6

2.5

3.75

2.75

4.0

6.0

4.4

CLASS150

3.O

2.2

适用工况
Applicable
Operating Mode

适用介质
Applicable medium

水、油品、气等非腐蚀介质和酸碱腐蚀介质
Non-corrosion medium such as water, oil products,
and gas, etc,and nitric acid corrosion medium.

适用温度
Applicable temperature

-28-350℃

应用规范
Applicable specification

连接法兰
Connecting flange

JB79-59、GB9113、HG20592-97、ANSI B16.5

检验试验
Test and inspection

GB9/T 9092-99、API 598

其余制造规范均按本厂标准
Other manufacturing standard is according to the standard of our factory.

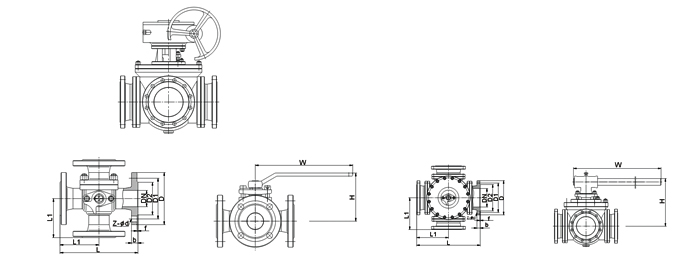

主要外型与连接尺寸表Form of Main Types and Connecting Dimension

公称压力或压力级 Nominal pressure

主要尺寸
Main dimension

公称通径

15/¹/2″

20/³/4″

25/1″

32/1¹/₄″

40/1¹/2″

50/2″

65/2¹/2″

80/3″

100/4″

125/₅″

150/₆″

200/₈″

PN1.6MFb

L

150

150

180

200

220

240

260

280

320

380

440

550

PN2.5MFh

L1

75

75

90

100

110

120

130

140

160

190

220

275

PN4.0MFb

H

90

90

102

115

135

140

155

185

210

275

305

335

CLASS150

W

140

140

155

250

250

350

350

420

700

1000

1300

1800

其余的法兰尺寸请参阅样本 <主要外型及连接尺寸表>

订货须知：

一、①四通球阀产品名称与型号②四通球阀口径③四通球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的四通球阀型号，请按四通球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
感谢您访问我们的网站,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。

零件名称 Accessory name	材质 Material
零件名称 Accessory name	GB	ASTM
阀体、阀盖 Body,bonnet	WCB	A216-WCB
密封圈 Sealing Ring	PTFE、对位聚苯 PTFE、Counterpoint polypheny1	PTFE、对位聚苯 PTFE、Counterpoint polypheny1
球体 Ball	1Cr18Ni9Ti	SS 304
阀座、阀杆 Seat、Stem	2Cr13	A246-416
双头螺柱 Dual-head double-screw bolt	35CrMoA	A193-B7

公称压力 PN(MPa) Nominal diameter		试验压力 Test pressure
		壳体 Shell	高压液密封 High-pressure liquid sealing	低压气密封 Low-pressure hermetic sealing
1.6		2.4	1.76	0.6
2.5		3.75	2.75
4.0		6.0	4.4
CLASS150		3.O	2.2
适用工况 Applicable Operating Mode	适用介质 Applicable medium		水、油品、气等非腐蚀介质和酸碱腐蚀介质 Non-corrosion medium such as water, oil products, and gas, etc,and nitric acid corrosion medium.
	适用温度 Applicable temperature		-28-350℃
应用规范 Applicable specification	连接法兰 Connecting flange		JB79-59、GB9113、HG20592-97、ANSI B16.5
	检验试验 Test and inspection		GB9/T 9092-99、API 598
其余制造规范均按本厂标准 Other manufacturing standard is according to the standard of our factory.

公称压力或压力级 Nominal pressure	主要尺寸 Main dimension	公称通径
公称压力或压力级 Nominal pressure	主要尺寸 Main dimension	15/¹/2″	20/³/4″	25/1″	32/1¹/₄″	40/1¹/2″	50/2″	65/2¹/2″	80/3″	100/4″	125/₅″	150/₆″	200/₈″
PN1.6MFb	L	150	150	180	200	220	240	260	280	320	380	440	550
PN2.5MFh	L1	75	75	90	100	110	120	130	140	160	190	220	275
PN4.0MFb	H	90	90	102	115	135	140	155	185	210	275	305	335
CLASS150	W	140	140	155	250	250	350	350	420	700	1000	1300	1800
其余的法兰尺寸请参阅样本 <主要外型及连接尺寸表>
