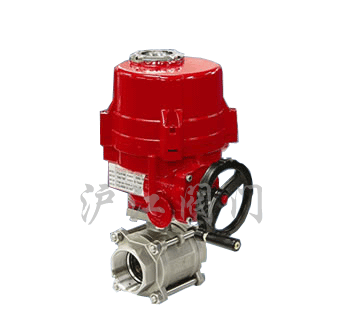

不锈钢三片式电动球阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473



不锈钢三片式电动球阀阀门特性

生产成三片式方便需要经常维修的设备插入。
端口:内螺纹 UNI/ISO7/1 Rp; 承插焊接和对接焊。
工作温度: -20℃ 至+160℃

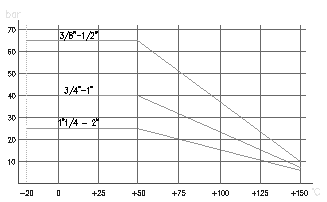

工作压力: 见图.
流体范围:空气、水、气体、石油和石化产品、腐蚀性介质。
阀门头规格ISO5211

阀门材料
1) 轴 Shaft 不锈钢 ANSI316 1.4401 UNIX5CrNiMo 17 12
2) 防松螺母 Lock nut 不锈钢 ANSI304 1.4301 UNIX5CrNi 18 10
3) 压紧环型螺母 Gland nut ring 不锈钢 ANSI304 1.4301 UNIX5CrNi 18 10
4) 顶部密封环 至p tight ring 聚四氯乙烯 P.T.F.E.
5) O环 O-Ring 氟橡胶 VITON
6) 垫圈 Washer 聚四氯乙烯 P.T.F.E.
7) 密封圈 Seals 聚四氯乙烯 P.T.F.E.
8) 阀体 Body 不锈钢 ANSI316 1.4408
9) 螺钉 Screws 不锈钢 ANSI304 1.4301 UNIX5CrNi 18 10
10) 球体 Ball 不锈钢 ANSI316 1.4401 UNIX5CrNiMo 17 12
11) 端部 End 不锈钢 ANSI316 1.4408

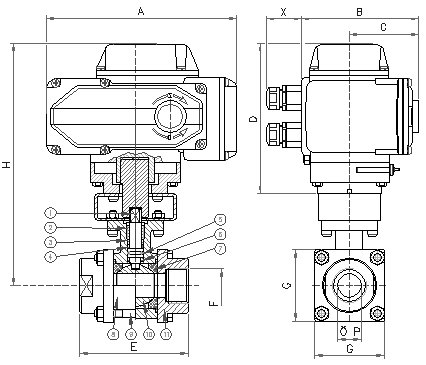

不锈钢三片式电动球阀尺寸表
DN mm. 10 15 20 25 32 40 50
内螺纹尺寸 GAS 3/8" 1/2" 3/4" 1" 1"1/4 1"1/2 2"
通径  mm. 10 15 20 25 32 40 50
A mm. 207,5 207,5 207,5 207,5 207,5 256,5 256,5
B mm. 122,5 122,5 122,5 122,5 122,5 156,5 156,5
C mm. 68 68 68 68 68 94 94
D mm. 163,5 163,5 163,5 163,5 163,5 185 185
X mm. 44 44 44 44 44 44 44
E mm. 70 70 80 90 100 114 136
G mm. 40 40 45 60 70 80 90
H mm. 245 245 248,5 255 260 299 307
T. of cycle 50/60 Hz s. 15 /12,5 15 /12,5 15 /12,5 15 /12,5 15 /12,5 15 /12,5 15 /12,5
重量 Kg. 5,9 5,9 6 6,6 7 12,9 14

订货须知:

一、①不锈钢三片式电动球阀产品名称与型号②不锈钢三片式电动球阀口径③不锈钢三片式电动球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的不锈钢三片式电动球阀型号,请按不锈钢三片式电动球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
