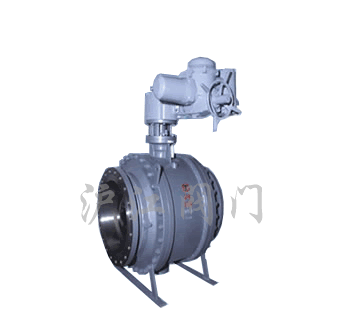

电动固定式球阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案，阀门售前、售中、售后专业服务
销售热线：021-56622563 56084471
图文传真： 021-56084473

一、执行标准 Administer Standard：

设计与制造 Design and Manufacture	结构长度 Face To Face	法兰尺寸 Flange Dimension	压力-温度 Pressure Temperature Lating	试验-检验 Inspection And Test
GB122237	GB12221	GB9113 JB79	GB9131	GB/T13927 JB/T9092

二、压力试验 Pressure Test：

公称压力NominalPressure	1.6	2.5	4.0
强度试验 Shell Test	2.4	3.8	6.0
水密封试验 Water Seal Test	1.8	2.8	4.4
气密封试验 Air Seal Test	0.4-0.7

三、主要零件材料及性能 Main Part Materials and Property：

阀体 Body	WCB	ZG1Cr18Ni9Ti	CF8	CF3	ZG1Cr18Ni12Mo2Ti	CF8M	CF3M
球体阀杆 Ball Stem	2Cr13	1Cr18Ni9Ti	304	304L	1Cr18Ni12Mo2Ti	316	316L
阀座 Seat	聚四氟乙烯PTFE 加坡纤增强聚四氟乙烯PTFE+Glass 对位聚笨PPL
垫片 Shim	聚四氟乙烯PTFE 不锈钢/柔性石墨Stainless Steel/flexible Graphite 齿形垫片Tooth Profile Gasket
阀杆座 Stem Seat	聚四氟乙烯PTFE 不锈钢/柔性石墨 Stainless Steel/Flexible Graphite
填料 Packing	聚四氟乙烯PTFE 增强柔性石墨 Enhanced Flexible Graphite
填料压盖 Gland	WCB	1Cr18Ni9Ti	304	304L	1Cr18Ni12Mo2Ti	316	316L
温度 Temperature	-29～150(聚四氟乙烯 PTFE) -29～200(加玻纤增强聚四氟乙烯 PTFE+GLASS) -29～300(对位聚笨 PPL)
介质 Medium	水蒸汽油品 Water steam Oil goods	硝酸类 Nitric Acid		强氧化介质 strongey oxidable medium	醋酸类 Acetic Acid		尿素类 Urea

四、电动固定式球阀规格主要尺寸 Size Main Dimensions：

1.6MPa	DN	L	D	D1	D2	b	n-φd	H0	H1	H2
凸面法兰 RF Q947F 16C 16P 16R	32	140	135	100	78	16	4-18	30	-	-
	40	165	145	110	85	16	4-18	32	-	-
	50	178	160	125	100	16	4-18	43	-	-
	65	190	180	145	120	18	4-18	70	-	-
	80	203	195	160	135	20	8-18	110	-	-
	100	305	215	180	155	20	8-18	150	-	-
	125	356	245	210	185	22	8-18	200	-	-
	150	394	280	240	210	24	8-23	230	-	-
	200	457	335	295	265	26	12-23	260	-	-
	250	533	405	355	320	30	12-25	283	-	-
	300	610	460	410	375	30	12-25	380	-	-
	350	686	520	470	435	34	16-25	425	-	-
	400	762	580	525	485	36	16-30	492	-	-
	500	914	705	650	608	44	20-34	555	-	-
	600	1067	840	770	718	48	20-41	675	-	-
	700	1245	910	940	788	50	24-41	850	-	-

五、电动固定式球阀规格主要尺寸 Size Main Dimensisons：

2.5MPa	DN	L	D	D1	D2	b	n-φd	H0	H1	H2
凸面法兰 RF Q947F 25 25P 25R	32	180	135	100	78	18	4-18	30	-	-
	40	190	145	110	85	18	4-18	32	-	-
	50	216	160	125	100	20	4-18	43	-	-
	65	241	180	145	120	22	8-18	70	-	-
	80	283	195	160	135	22	8-18	110	-	-
	100	305	230	190	160	24	8-23	150	-	-
	125	381	270	220	188	28	8-25	200	-	-
	150	403	300	250	218	30	8-25	230	-	-
	200	502	360	310	278	34	12-25	260	-	-
	250	568	425	370	332	36	12-30	283	-	-
	300	648	485	430	390	40	16-30	380	-	-
	350	762	550	490	448	44	16-34	425	-	-
	400	838	610	550	505	48	16-34	492	-	-
	500	991	730	660	610	52	20-41	555	-	-
	600	1143	840	770	718	56	20-41	675	-	-
	700	1346	955	875	815	60	24-48	850	-	-

六、电动固定式球阀规格主要尺寸 Size Main Dimensions：

4.0MPa	DN	L	D	D1	D2	D6	b	n-φd	H0	H1	H2
凸凹法兰 RF Q947F 40 40P 40R	32	180	135	100	78	66	18	4-18	30	-	-
	40	190	145	110	85	76	18	4-18	32	-	-
	50	216	160	125	100	88	20	4-18	43	-	-
	65	241	180	145	120	110	22	8-18	70	-	-
	80	283	195	160	135	121	22	8-18	110	-	-
	100	305	230	190	160	150	24	8-23	150	-	-
	125	381	270	220	188	176	28	8-25	200	-	-
	150	403	300	250	218	204	30	8-25	230	-	-
	200	502	375	320	282	260	38	12-30	260	-	-
	250	568	445	385	345	313	42	12-34	283	-	-
	300	648	510	450	408	364	46	16-34	380	-	-
	350	762	570	510	465	422	52	16-34	425	-	-
	400	838	655	585	535	474	58	16-41	492	-	-
	500	991	755	670	612	576	62	20-48	555	-	-
	600	1143	890	795	730	678	62	20-54	675	-	-
	700	1346	995	900	835	768	68	24-54	850	-

订货须知：

一、①电动固定式球阀产品名称与型号②电动固定式球阀口径③电动固定式球阀是否带附件以便我们的为您正确选型。二、若已经由设计单位选定公司的电动固定式球阀型号，请按电动固定式球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
感谢您访问我们的网站,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
