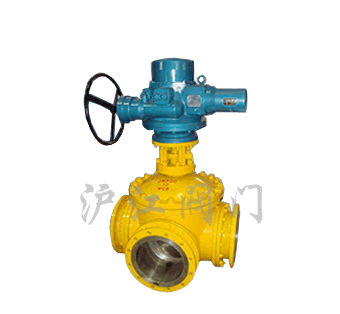

电动四通球阀
一、产品[四通四密封球阀]的详细资料：
产品型号：
产品名称：四通四密封球阀
产品特点：一、两阀座密封三通球阀结构紧凑、外型美观、密封性能好。也能实现管道中介流向的切换。也能使阻互垂直的两个通道连通或关闭。二、四阀座密封三通球阀造型美观，结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，同时也可关闭任一通道，使另外一通道连通，灵活控制管路中介质的合流或分流。四通四密封球阀价格,四通四密封球阀厂家。

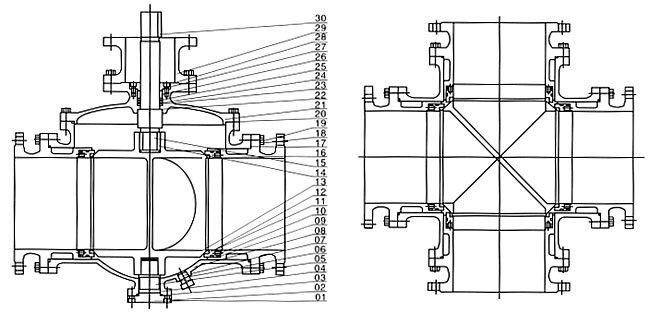

二、主要零件材料：
|
序号 |
材料 |
材料牌号 |
序号 |
材料 |
材料牌号 | |||||||
|
碳钢 |
不锈钢 |
碳钢 |
不锈钢 | |||||||||
|
GB |
ASTM |
GB |
ASTM |
GB |
ASTM |
GB |
ASTM | |||||
|
01 |
底盖 |
25 |
A105 |
1Cr18Ni9Ti |
F304/F316/ |
16 |
侧盖 |
WCB |
ASTM |
1Cr18Ni9Ti |
CF8/CF8M/ | |
|
02 |
底盖螺钉 |
25CrMoA |
A193-B7 |
1Cr17Ni2 |
A193-B8M |
17 |
垫圈 |
氟橡胶；PTFE；金属夹石墨 | ||||
|
03 |
垫圈 |
氟橡胶；PTFE；金属夹石属 |
18 |
螺母 |
45 |
A194-2h |
0Ci18Ni |
A194-8M | ||||
|
04 |
止推轴承 |
金属夹PTFE |
19 |
双头螺柱 |
35CrMoA |
A193-B7 |
1Cr17Ni2 |
A193-B8M | ||||
|
05 |
下阀杆 |
2Cr13 |
A276-410 |
1Cr18Ni9Ti |
F304/F316/ |
20 |
垫圈 |
氟橡胶；PTFE；金属夹石墨 | ||||
|
06 |
下阀杆轴承 |
金属夹PTFE |
21 |
阀盖 |
WCB |
A216-WCB |
1Cr18Ni9Ti |
CF8/CF8M/ | ||||
|
07 |
排污塞 |
2Cr13 |
A276-410 |
1Cr18Ni9Ti |
F304/F316/ |
22 |
止推轴承 |
PTFE |
PTFE |
PTFE |
PTFE | |
|
08 |
阀体 |
WCB |
A216-WCB |
1Cr18Ni9Ti |
F304/F316/ |
23 |
压环 |
25镀铬 |
A105镀铬 |
1Cr18Ni9Ti |
F304/F316/ | |
|
09 |
阀座O型圈 |
氟橡胶 |
氟橡胶 |
氟橡胶 |
氟橡胶 |
24 |
填料函O型圈 |
氟橡胶 |
氟橡胶 |
氟橡胶 |
氟橡胶 | |
|
10 |
阀座弹簧 |
17-7PH |
17-7PH |
17-7PH |
17-7PH |
25 |
阀杆O型圈 |
氟橡胶 |
氟橡胶 |
氟橡胶 |
氟橡胶 | |
|
11 |
阀座 |
PTFE；PPL |
PTFE；PPL |
PTFE；PPL |
PTFE；PPL |
26 |
阀杆填料 |
石墨 | ||||
|
12 |
阀座支承圈 |
25镀铬 |
A105镀铬 |
1Cr18Ni9Ti |
F304/F316/ |
27 |
填料压盖 |
WCB |
A216-WCB |
1Cr18Ni9Ti |
CF8/CF8M/ | |
|
13 |
球体 |
1Cr18Ni9Ti |
304 |
1Cr18Ni9Ti |
F304/F316/ |
28 |
螺钉 |
35CrMoA |
A193-B7 |
1Cr17Ni2 |
A193-B8M | |
|
14 |
球体键 |
40Cr |
40Cr |
1Cr17Ni2 |
1Cr17Ni2 |
29 |
支架 |
WCB |
WCB |
WCB |
WCB | |
|
15 |
上阀杆 |
2Cr13 |
A276-410 |
1Cr18Ni9Ti |
F304/F316/ |
30 |
键 |
40Cr |
40Cr |
1Cr17Ni2 |
1Cr17Ni2 | |
应用规范
1、设计、制造按GB12237-89
2、结构长度按SDV-2002
3、连接法兰：JB79-944、阀门检查和试验按GB13927-89

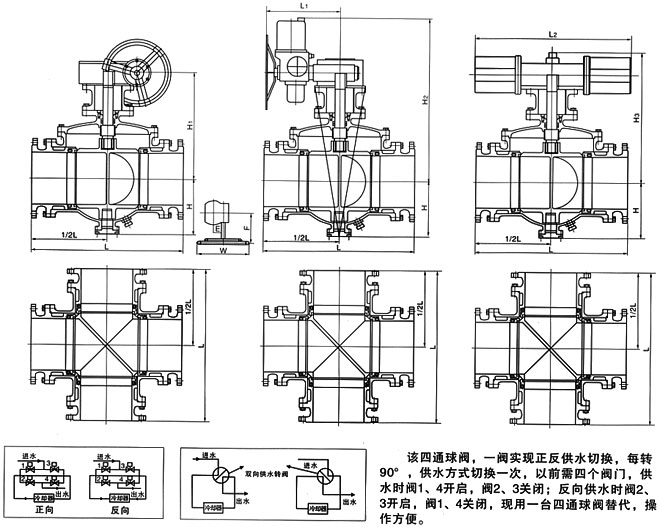

三、四通四密封球阀PN1.6MPa主要连接尺寸及重量：
|
公称通径 |
150 |
200×150 |
200 |
250×200 |
250 |
350×250 |
300 |
350×300 |
350 |
400×350 |
400 |
450×400 |
450 |
500×450 |
500 |
600×500 |
600 | |
|
球孔d1 |
150 |
150 |
200 |
200 |
250 |
250 |
300 |
300 |
350 |
350 |
400 |
400 |
450 |
450 |
500 |
500 |
600 | |
|
L |
570 |
570 |
670 |
670 |
760 |
760 |
850 |
850 |
980 |
980 |
1080 |
1080 |
1220 |
1220 |
1360 |
1360 |
1750 | |
|
H |
219 |
219 |
273 |
273 |
360 |
360 |
395 |
395 |
430 |
430 |
470 |
470 |
550 |
550 |
580 |
580 |
700 | |
|
手动 |
H1 |
330 |
330 |
398 |
398 |
495 |
495 |
580 |
580 |
625 |
625 |
670 |
670 |
698 |
698 |
840 |
840 |
1050 |
|
E |
- |
- |
116 |
116 |
116 |
116 |
171 |
171 |
171 |
171 |
257 |
257 |
257 |
257 |
257 |
257 |
150 | |
|
F |
- |
- |
350 |
350 |
350 |
350 |
400 |
400 |
420 |
420 |
400 |
400 |
420 |
420 |
400 |
400 |
410 | |
|
W |
1050 |
1050 |
600 |
600 |
600 |
600 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
800 | |
|
电动 |
H2 |
554 |
554 |
600 |
600 |
652 |
652 |
760 |
760 |
770 |
770 |
830 |
830 |
- |
- |
940 |
940 |
1020 |
|
L1 |
235 |
235 |
235 |
235 |
235 |
235 |
259 |
259 |
400 |
400 |
400 |
400 |
- |
- |
410 |
410 |
510 | |
|
气动 |
H3 |
666 |
666 |
736 |
736 |
926 |
926 |
1059 |
1059 |
1127 |
1127 |
1393 |
1393 |
1468 |
1468 |
1538 |
1538 |
1370 |
|
L2 |
776 |
776 |
776 |
776 |
776 |
776 |
1060 |
1060 |
1060 |
1060 |
1360 |
1360 |
1360 |
1360 |
1360 |
1360 |
2840 | |
订货须知：
一、①四通四密封球阀产品名称与型号②四通四密封球阀口径③四通四密封球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的四通四密封球阀型号，请按四通四密封球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
