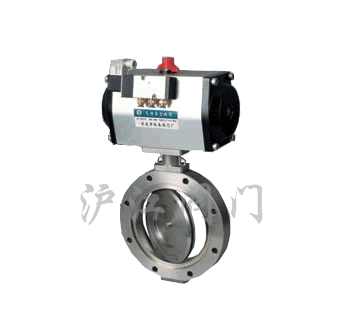

GIQ系列气动高真空蝶阀
一、产品[气动高真空蝶阀]的详细资料：
产品型号：GIQ系列
产品名称：气动高真空蝶阀
产品特点：GIQ系列气动高真空蝶阀,气动高真空蝶阀,高真空蝶阀
二、主要性能规范：
|
公称通径（mm） |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
800 |
|
连接法兰 |
JB/T919 GB/T6070 | |||||||||||||||
|
漏气速率（L/s） |
133.3х10-6 |
133.3х10-5 | ||||||||||||||
|
通导能力（L/s） |
48 |
97 |
178 |
260 |
546 |
938 |
1328 |
2611 |
3962 |
6159 |
8535 |
10912 |
13558 |
16202 |
22418 |
41357 |
|
气缸直径 mm |
50 |
63 |
80 |
100 |
125 | |||||||||||
|
适用范围（Pa） |
133.3х10-6 ~ 101х103 | |||||||||||||||
|
介质温度（℃） |
-25~80 | |||||||||||||||
|
电磁换向阀电源 |
220/50 | |||||||||||||||
|
电磁换向阀功率（W） |
10 | |||||||||||||||
|
气源压力（MPa） |
0.4~0.6 | |||||||||||||||
|
启闭时间（S） |
＜3 | |||||||||||||||
|
开阀时，阀板两侧压力差（KPa） |
≤101 | |||||||||||||||
三、采用标准：
|
设计与制造 |
连接法兰 |
检验与试验 |
|
JB/T4079-91 |
JB/T919 GB/T6070 |
JB/T4079 JB/T6446 |
四、主要零材料：
|
零件名称 |
阀体和蝶板 |
构件 |
密封垫（阀体、蝶板） |
|
材料 |
碳素钢（镀镍） |
2Cr13 |
丁腈橡胶 |
|
不锈钢 |
不锈钢 |
丁腈橡胶/氟橡胶 |
订货须知：
一、①GIQ系列气动高真空蝶阀产品名称与型号②GIQ系列气动高真空蝶阀口径③GIQ系列气动高真空蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的GIQ系列气动高真空蝶阀型号，请按GIQ系列气动高真空蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
