一、产品[对夹式多层次]的详细资料：

产品型号：D673H

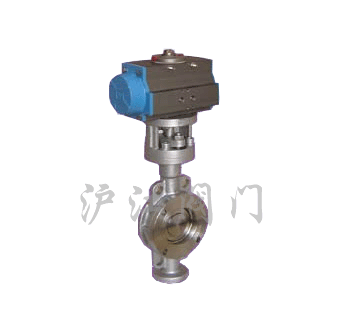

产品名称：对夹式多层次气动对夹式硬密封蝶阀

产品特点：多层次金属硬密封蝶阀,多层次密封蝶阀,金属硬密封蝶阀

二、产品结构：

多层次硬密封蝶阀系列产品，系我公司新开发的长寿命，节能型蝶阀。其结构采用三维偏心原理设计，阀座采用硬软密封兼容的多层次结构，加工精湛，工艺先进。本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。

三、特点：

由于本产品蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封副相互之间无磨擦、无干涉，加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。
其主要特点如下：
1、开启力矩小，灵活方便，省力节能；
2、三维偏心结构，使蝶板越关越紧，其密封性能可靠，达到无泄漏。
3、耐高压、耐腐蚀、耐磨损、使用寿命长等。

四、主要技术参数：

公称通径	DN(mm)	50~1200
公称压力	PN(MPa)	0.6	1.0	1.6	2.5	4.0
试验压力 Ps(MPa)	强度试验	0.9	1.5	2.4	3.75	6.0
	密封试验	0.66	1.1	1.76	2.75	4.4
	气密封试验	0.6	0.6	0.6	0.6	0.6
渗透率	<0.1×DNmm³/s(符合GB/T13927-92标准)
适用温度	碳钢：-29℃~425℃　　不锈钢：-40℃~600℃
适用介质	空气、水、蒸气、煤气、油品以及酸、碱、盐带有弱腐蚀性介质等。
驱动形式	蜗杆蜗轮传动、气传动、电传动

五、主要零件的材质：

零件名称	材料
阀体	铸钢、不锈钢、铬钼钢、合金钢
蝶板	铸钢、合金钢、不锈钢、铬钼钢
密封圈	不锈钢与耐高温石棉板组合成多层次
阀杆	2Cr13、1Cr13不锈钢、铬钼钢
轴承	奥氏体不锈钢、304氮化
填料	柔性石墨

六、气动对夹式硬密封蝶阀Dd3/6/973H-16/25C.P.R.V尺寸参数：

公称通径		结构长度（标准值）	外形尺寸（参考值）										连接尺寸（标准值）
公称通径		结构长度（标准值）	H	Dd373H			Dd673H			Dd973H			PN0.6MPa		PN1.0MPa
毫米	英寸	L	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D1	Z-d	D1	Z-d
50	2	43	112	350	180	200	625	245	72	530	250	255	110	4-14	125	4-18
65	2 1/2	46	115	370	180	200	625	245	72	530	250	255	130	4-14	145	4-18
80	3	64	120	380	180	200	645	245	72	565	250	255	150	4-18	160	8-18
100	4	64	138	420	180	200	675	355	92	600	250	255	170	4-18	180	8-18
125	5	70	164	460	180	200	715	355	92	640	250	255	200	8-18	210	8-18
150	6	76	175	555	270	280	800	355	92	705	300	315	225	8-18	240	8-22
200	8	89	215	780	400	425	850	250	170	775	300	315	280	8-18	295	8-22
250	10	114	243	840	400	425	925	250	170	945	300	315	335	12-18	350	12-22
300	12	114	285	995	450	560	1035	450	220	1070	300	315	395	12-22	400	12-22
350	14	127	320	1050	450	560	1070	450	220	1140	300	315	445	12-22	460	16-22
400	16	140	350	1220	535	580	1190	450	220	1210	300	315	495	16-22	515	16-26
450	18	152	350	1280	535	580	1250	650	280	1335	575	714	550	16-22	565	20-26
500	20	152	380	1365	535	580	1290	650	280	1415	575	714	600	20-22	620	20-26
600	24	154	435	1460	570	660	1455	850	380	1605	656	810	705	20-26	725	20-30
700	28	165	480	1520	750	550	1585	850	380	1844	656	810	810	24-26	840	24-30
800	32	190	530	1710	750	550	1700	1250	380	2040	656	810	920	24-30	950	24-33
900	36	203	595	1810	750	550	1965	1250	380	2255	785	863	1020	24-30	1050	28-33
1000	40	216	650	1900	900	750	2015	1250	380	2380	785	863	1120	28-30	1160	28-36
1200	48	254	775	2280	1000	925	2250	1250	380	2640	785	863	1340	32-33	1380	32-39
1400	56	279	870	2450	1000	925	-	-	-	-	-	-	1560	36-36	1590	36-42
1600	64	440	1000	2730	1000	925	-	-	-	3156	-	-	1760	40-36	1820	40-48
1800	72	490	1110	3020	1100	980	-	-	-	3421	-	-	1970	44-39	2020	44-48
2000	80	540	1250	3270	1100	980	-	-	-	3685	-	-	2180	48-42	2230	48-48

七、对夹式多层次金属硬密封蝶阀Dd3/6/973H-16/25C.P.R.V尺寸参数：

公称通径		结构长度（标准值）	外形尺寸（参考值）											连接尺寸（标准值）
公称通径		结构长度（标准值）	H		Dt373H			Dt673H			D973H			PN0.6MPa		PN1.0MPa
毫米	英寸	L	H		H1	A1	B1	H2	A2	B2	H3	A3	B3	D1	Z-d	D1	Z-d
50	2	43	112	350		180	200	625	245	72	530	250	255	125	4-14	125	4-18
65	2 1/2	46	115	370		180	200	625	245	72	530	250	255	145	4-14	145	8-18
80	3	64	120	380		180	200	645	245	72	565	250	255	160	8-18	160	8-18
100	4	64	138	420		180	200	675	355	92	600	250	255	180	8-18	190	8-22
125	5	70	164	460		180	200	715	355	92	640	250	255	210	8-18	220	8-26
150	6	76	175	555		270	280	800	355	92	705	300	315	240	8-22	250	8-26
200	8	89	215	780		400	425	850	250	170	775	300	315	295	12-22	310	12-26
250	10	114	243	840		400	425	925	250	170	945	300	315	355	12-26	370	12-30
300	12	114	285	995		450	560	1035	450	220	1070	300	315	410	12-26	430	16-30
350	14	127	320	1050		450	560	1070	450	220	1140	300	315	470	16-26	490	16-33
400	16	140	350	1220		535	580	1190	450	220	1210	300	315	525	16-30	550	16-36
450	18	152	350	1280		535	580	1250	650	280	1335	575	714	585	20-30	600	20-36
500	20	152	380	1365		535	580	1290	650	280	1415	575	714	650	20-33	660	20-36
600	24	154	435	1460		570	660	1455	850	380	1605	656	810	770	20-36	770	20-39
700	28	165	480	1520		750	550	1585	850	380	1844	656	810	840	24-26	875	24-42
800	32	190	530	1710		750	550	1700	1250	380	2040	656	810	950	24-39	990	24-48
900	36	203	595	1810		750	550	1865	1250	380	2255	785	863	1050	28-39	1090	28-48
1000	40	216	650	1900		900	750	2015	1250	380	2380	785	863	1170	28-42	1210	28-56
1200	48	254	775	2280		1000	925	2250	1250	380	2640	785	863	1390	32-48	1420	32-56
1400	56	279	870	2450		1000	925	-	-	-	2886	-	-	1590	36-48	1640	36-62
1600	64	440	1000	2730		1000	925	-	-	-	3156	-	-	1820	40-56	1860	40-62
1800	72	490	1110	3020		1100	980	-	-	-	3421	-	-	2020	44-56	2070	44-70
2000	80	540	1250	3270		1100	980	-	-	-	3685	-	-	2230	48-62	2300	48-70

尺寸图

八、对夹式多层次金属硬密封蝶阀Dd3/6/973H-40C.P.R.V尺寸参数：

公称通径		结构长度（标准值）	外形尺寸（参考值）										连接尺寸（标准值）
公称通径		结构长度（标准值）	H	Dd343H			Dd643H			Dd943H			PN4.0MPa
毫米	英寸	L	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D1	Z-d
50	2	43	112	350	180	200	-	-	-	530	250	255	125	4-18
65	2 1/2	46	115	370	270	280	625	250	170	550	250	255	145	8-18
80	3	64	120	380	270	280	625	250	170	565	250	255	160	8-18
100	4	64	138	420	270	280	645	250	170	600	250	255	190	8-22
125	5	70	164	460	380	420	675	250	170	640	250	255	220	8-26
150	6	76	175	555	380	420	715	450	220	705	300	315	250	8-26
200	8	89	208	780	400	425	800	450	220	775	300	315	320	12-30
250	10	114	243	840	400	425	850	450	220	945	300	315	385	12-33
300	12	114	285	995	450	560	925	450	280	1070	300	315	450	16-33
350	14	127	320	1050	450	560	1035	650	280	1140	300	315	510	16-36
400	16	140	350	1220	535	580	1070	650	280	1210	300	315	585	16-39
450	18	152	350	1280	535	580	1190	650	280	1335	575	714	610	20-39
500	20	152	380	1365	535	580	-	-	-	1415	575	714	670	20-42

注：法兰标准：GB/T9113.1-2000　GB/T9115.1-2000
用户注意：表1中H1、H2、H3尺寸均可根据用户需要加长（长杆蝶阀），若需特殊材料定货时提出。
