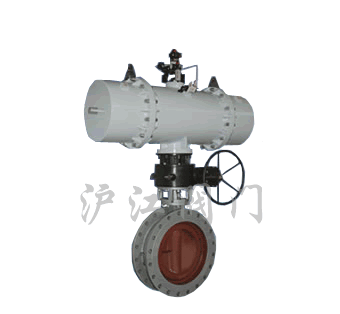

D673H多层次三偏心气动蝶阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473




概述

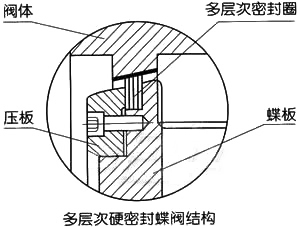

多层次硬密封蝶阀系列产品,系长寿命、节能型蝶阀。其结构采用三维编心原理设计,阀座采用硬软密封兼容的多层次结构,加工精湛,工艺先进。本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。因此被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。

特点


由于本产品蝶阀采用的是三维偏心原理设计,使密封面的空间运动轨迹达到理想化,密封面相互之间无磨擦、无干涉、加之密封材料选择得当,从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点如下:

1、开启力矩小,灵活方便,省力节能。
2、三维编心结构,使蝶板越关越紧,其密封性能可靠,达到无泄漏。
3、耐高压、耐腐蚀、耐磨损、使用寿命长等。


采用标准

设计标准 :GB/T12238-1989;JB/T8527-1997
法兰连接尺寸:
 GB/T9113.1-2000;GB/T9113.2-2000
 GB/T9115.1-2000;GB/T9115.2-2000
 结构长度:GB/T12221-1989
 压力试验:GB/T13927-1992;JB/T9092-1999

执行机构

采用新型系列GT型气动执行器,有双作用式和单作用式(弹簧复位),齿轮传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式

1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

附件的选项


根据不同控制和要求可选择下列附件:
切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件:电气定位器、气动定位器、电气转换器。
气源处理附件:空气过滤减压阀、气源处理三联件。
手动机构:HVSD手操机构


主要技术参数
公称通径
DN(mm)
50~2000
50~500
公称压力
PN(MPa)
0.6
1.0
1.6
2.5
4.0
试验压力
强度试验
0.9
1.5
2.4
3.75
6.0
密封试验
0.66
1.1
1.76
2.75
4.4
气密封试验
0.6
0.6
0.6
0.6
0.6
渗漏率
<0.1×DNmm3/s(符合GB/T13927-92标准)
适用温度
碳钢:-29℃~425℃ 不锈钢-40℃~600℃
适用介质
空气、水、蒸气、煤气、油品以及酸、碱、盐带有弱腐蚀性介质等
驱动形式
蜗杆蜗轮传动、气传动、电传动

主要零件的材质
零件名称
材料
阀体
铸铁、不锈钢、铬钼钢、合金钢
蝶板
铸钢、合金钢、不锈钢、铬钼钢
密封圈
不锈钢与耐高温石棉板组合成多层次
阀杆
2Cr13、1Cr13不锈钢、铬钼钢
轴承
奥氏体不锈钢、304氮化
填料
柔性石墨

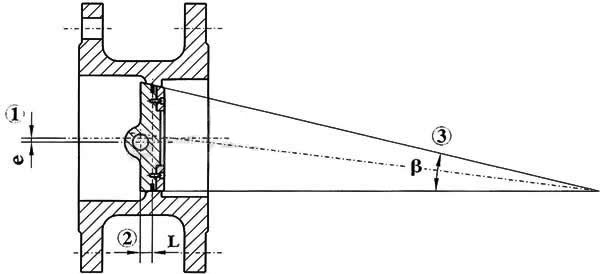

三偏心特点及原理


1、偏离管道中心
2、偏离密封面中心
3、倾斜的锥形


当阀门开启时,蝶板与阀座在关闭时瞬间接触,利用蝶板偏心1、偏心2迅速脱离阀座,降低了密封副的磨损,磨擦力矩小,开启灵活。偏心锥面3,使阀门在开启或关闭时蝶板能通过阀座内孔,实现接触密封。另外,锥形蝶板的旋转半径大于密封副接触位置的旋转半径,故蝶板在阀门关闭时将出现越关越紧,能够实现自锁,防止蝶板过位。

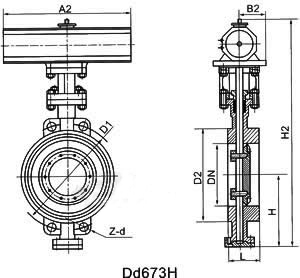

外形尺寸

Dd
3 73H- 6 C.P.R.V系列对夹式多层次金属硬密封蝶阀
6
9 10
公称通径
长度
标准值
外形尺寸
(参考值)
连接尺寸
(标准值)
重量
(kg)

H

Dd373H
Dd673H
Dd973H
PN0.6MPa
PN1.0MPa
毫米
英寸
L
H1
A1
B1
H2
A2
B2
H3
A3
B3
D1
Z-d
D1
Z-d
50
2
43
112
350
180
200
625
245
72
530
250
255
110
4-14
125
4-18
12
65
21/2
46
115
370
180
200
625
245
72
530
250
255
130
4-14
145
4-18
13
80
3
64
120
380
180
200
645
245
72
565
250
255
150
4-18
160
8-18
15
100
4
64
138
420
180
200
675
355
92
600
250
255
170
4-18
180
8-18
17
125
5
70
164
460
180
200
715
355
92
640
250
255
200
8-18
210
8-18
27
150
6
76
175
555
270
280
800
355
92
705
300
315
225
8-18
240
8-22
29
200
8
89
215
780
400
425
850
250
170
775
300
315
280
8-18
295
8-22
45
250
10
114
243
840
400
425
925
250
170
945
300
315
335
12-18
350
12-22
69
300
12
114
285
995
450
560
1035
450
220
1070
300
315
395
12-22
400
12-22
86
350
14
127
320
1050
450
560
1070
450
220
1140
300
315
445
12-22
460
16-22
122
400
16
140
350
1220
535
580
1190
450
220
1210
300
315
495
16-22
515
16-26
141
450
18
152
350
1280
535
580
1250
650
280
1335
575
714
550
16-22
565
20-26
191
500
20
152
380
1365
535
580
1290
650
280
1415
575
714
600
20-22
620
20-26
260
600
24
154
435
1460
570
660
1455
850
380
1605
656
810
705
20-26
725
20-30
380
700
28
165
480
1520
750
550
1585
850
380
1844
656
810
810
24-26
840
24-30
450
800
32
190
530
1710
750
550
1700
1250
380
2040
656
810
920
24-30
950
24-33
650
900
36
203
595
1810
750
550
1965
1250
380
2255
785
863
1020
24-30
1050
28-33
830
1000
40
216
650
1900
900
750
2015
1250
380
2380
785
863
1120
28-30
1160
28-36
1050
1200
48
254
775
2280
1000
925
2250
1250
380
2640
785
863
1340
32-33
1380
32-39
1400
1400
56
279
870
2450
1000
925
2886
1560
36-36
1590
36-42
1900
1600
64
318
1000
2730
1000
925
3156
1760
40-36
1820
40-48
2900
1800
72
356
1110
3020
1100
980
3421
1970
44-39
2020
44-48
4000
2000
80
406
1250
3270
1100
980
3685
2180
48-42
2230
48-48
5300

C.P.R.V系列对夹式多层次金属硬密封蝶阀
公称通径
长度
标准值
外形尺寸
(参考值)
连接尺寸
(标准值)
重量
(kg)
H
Dd373H
Dd673H
Dd973H
PN1.6MPa
PN2.5MPa
毫米
英寸
L
H1
A1
B1
H2
A2
B2
H3
A3
B3
D1
Z-d
D1
Z-d
50
2
43
112
350
180
200
625
245
72
530
250
255
125
4-18
125
4-18
12
65
21/2
46
115
370
180
200
625
245
72
530
250
255
145
4-18
145
8-18
13
80
3
64
120
380
180
200
645
245
72
565
250
255
160
8-18
160
8-18
15
100
4
64
138
420
180
200
675
355
92
600
250
255
180
8-18
190
8-22
17
125
5
70
164
460
180
200
715
355
92
640
250
255
210
8-18
220
8-26
27
150
6
76
175
555
270
280
800
355
92
705
300
315
240
8-22
250
8-26
29
200
8
89
215
780
400
425
850
250
170
775
300
315
295
12-22
310
12-26
45
250
10
114
243
840
400
425
925
250
170
945
300
315
355
12-26
370
12-30
69
300
12
114
285
995
450
560
1035
450
220
1070
300
315
410
12-26
430
16-30
86
350
14
127
320
1050
450
560
1070
450
220
1140
300
315
470
16-26
490
16-33
122
400
16
140
350
1220
535
580
1190
450
220
1210
300
315
525
16-30
550
16-36
141
450
18
152
350
1280
535
580
1250
650
280
1335
575
714
585
20-30
600
20-36
191
500
20
152
380
1365
535
580
1290
650
280
1415
575
714
650
20-33
660
20-36
260
600
24
154
435
1460
570
660
1455
850
380
1605
656
810
770
20-36
770
20-39
380
700
28
165
480
1520
750
550
1585
850
380
1844
656
810
840
24-36
875
24-42
450
800
32
190
530
1710
750
550
1700
1250
380
2040
656
810
950
24-39
990
24-48
650
900
36
203
595
1810
750
550
1865
1250
380
2255
785
863
1050
28-39
1090
28-48
830
1000
40
216
650
1900
900
750
2015
1250
380
2380
785
863
1170
28-42
1210
28-56
1050
1200
48
254
775
2280
1000
925
2250
1250
380
2640
785
863
1390
32-48
1420
32-56
1400
1400
56
279
870
2450
1000
925
2886
1590
36-48
1640
36-62
1900
1600
64
318
1000
2730
1000
925
3156
1820
40-56
1860
40-62
2900
1800
72
356
1110
3020
1100
980
3421
2020
44-56
2070
44-70
4000
2000
80
406
1250
3270
1100
980
3685
2230
48-62
2300
48-70
5300

Dd
3
6
9
73H-
40C.P.R.V系列对夹式多层次金属硬密封蝶阀
公称通径
结构长度(标准值)
外形尺寸(参考值)
连接尺寸(标准值)
H
Dd373H
Dd673H
Dd973H
PN4.0MPa
毫米
英寸
L
H1
A1
B1
H2
A2
B2
H3
A3
B3
D1
Z-d
50
2
43
112
350
180
200
530
250
255
125
4-18
65
21/2
46
115
370
270
280
625
250
170
530
250
255
145
8-18
80
3
64
120
380
270
280
625
250
170
565
250
255
160
8-18
100
4
64
138
420
270
280
645
250
170
600
250
255
190
8-22
125
5
70
164
460
380
420
675
250
170
640
250
255
220
8-26
150
6
76
175
555
380
420
715
450
220
705
300
315
250
8-26
200
8
89
208
780
400
425
800
450
220
775
300
315
320
12-30
250
10
114
243
840
400
425
850
450
220
945
300
315
385
12-33
300
12
114
285
995
450
560
925
450
280
1070
300
315
450
16-33
350
14
127
320
1050
450
560
1035
650
280
1140
300
315
510
16-36
400
16
140
350
1220
535
580
1070
650
280
1210
300
315
585
16-39
450
18
152
350
1280
535
580
1190
650
280
1335
575
714
610
20-39
500
20
152
380
1365
535
580
1415
575
714
670
20-42

注:法兰标准:GB/T9113.1-2000 GB/T911.5.1-2000
用户注意:表中H1、H2、H3尺寸均可根据用户需要加长(长杆蝶阀),若需特殊材料定货时提出。
注:Dd-代表多层次密封结构


订货须知

订货时请填写《规格书》或注明以下内容:
、若订货前还未选定型号,请向我们提供您的使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.双作用或单作用(单作用请注明气开式或气闭式),4.阀体、阀芯材料,5.是否带附件(附件标准:电磁阀、行程开关、空气过滤减压器、手轮机构等),说明附件型号。以便我们的为您正确选型。
、若已经由设计单位选定我公司的产品型号,请按型号直接向我司销售部订购;
、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关
