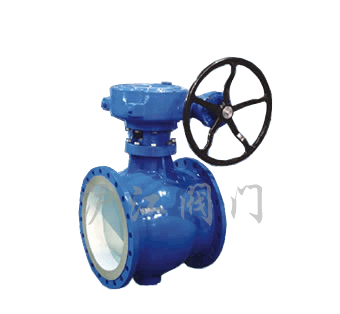

V型球阀
一、产品详细介绍：
V型球阀是一种芯阀座采用金属，或金属对聚四氟乙烯密封配合的旋转球阀，它将球阀和蝶阀的最佳控制特性结合成一体,既可用作控制调节阀，又可作关断切断阀。其主要特点是：
（１）不带任何管接头的整体式阀体，因此不受管道或螺栓应力影响，并且由于阀体无任何管接头，故耐压壳体不会受压力“突变”的影响；
（２）具有一个Ｖ型阀体，即使在小流量或高粘度介质的情况下，也可在整个量程范围内，保证控制的精确性；
（３）防漏耐用的阀座在其外径处衬有带不锈钢内芯ＰＴＦＥ杯形或是Ｏ型密封圈，阀座用截面较大的钨钴硬质合金制成，通过一个合金的波纹弹簧进一步增强了阀座的结构；
（４）当阀门关闭时，Ｖ型缺口与阀座之间产生楔形剪切作用，并既具有自洁功能又可防止球芯卡死，特别适用于高粘度、悬浮液、纸浆等不干净、含纤维介质场合。
| 公称压力 PN |
常温最大 工作压力 |
壳 体 试验压力 |
气密封 试验压力 |
高压密封 试验压力 |
| 1.6 | 1.6 | 2.4 | 0.6 | 1.76 |
| 2.5 | 2.5 | 3.8 | 0.6 | 2.75 |
| 4.0 | 4.0 | 6.0 | 0.6 | 4.4 |
| 6.4 | 6.4 | 9.6 | 0.6 | 7.1 |
| Class150 | 2.0 | 3.0 | 0.6 | 2.2 |
| Class300 | 5.0 | 7.5 | 0.6 | 5.5 |
| 壳体材料 | 阀座材料 | 适用温度 | 适用介质 |
| 碳钢C型 | PTFE+不锈钢 | ≤150℃ | 水、蒸汽油品等 |
| 不锈钢 | ≤250℃ | ||
| 铬镍钛P型 | PTFE+不锈钢 | ≤150℃ | 硝酸类 |
| 不锈钢 | ≤200℃ | ||
| 铬镍钼钛钢R型 | PTFE+不锈钢 | ≤150℃ | 醋酸类 |
| 不锈钢 | ≤200℃ | ||
| 铬钼钒钢I型 | 不锈钢 | ≤200℃ | 蒸汽、冶炼能源等 |
| 阀体、阀盖 | GB | WCB | ZG1Cr18NiTi | ZG0Cr18Ni12Mo2 | ZG15Cr1Mo1V | |||
| ASTM | WCB | CF8 | CF8M | WC9 | ||||
| 球体 | GB | 2Cr13/1Cr18Ni9Ti | 1Cr18Ni9Ti /表面特殊处理 |
0Cr18Ni12Mo2 /表面特殊处理 |
25Cr2Mo1V /表面特殊处理 | |||
| ASTM | CA15 | CF8+HF | CF8M+HF | WC9+HF | ||||
| 阀杆、固定轴 | GB | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2 | 25Cr2Mo1V | |||
| ASTM | 420 | 304 | 316 | F22a | ||||
| 阀座 | GB | PTFE | 2Cr13 | PTFE | 1Cr18Ni9Ti | PTFE | 0Cr18Ni12Mo2 | D517 |
| ASTM | PTFE | 420 | PTFE | 304 | PTFE | 316 | HF | |
| 填料 | GB | PTFE | 柔性石墨 | PTFE | 柔性石墨 | PTFE | 柔性石墨 | 柔性石墨 |
| ASTM | PTFE | 柔性石墨 | PTFE | 柔性石墨 | PTFE | 柔性石墨 | 柔性石墨 | |
| 螺栓 | GB | 35 | 0Cr18Ni9 | 0Cr18Ni9 | 15Cr1Mo1V | |||
| ASTM | A193 B7 | A320-B8 | A320-B8 | A193-B16 | ||||
| 螺母 | GB | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 20CrMo | |||
| ASTM | A194 2H | A194-8 | A194-8 | A194-4 | ||||
执行标准 二、V型球阀尺寸： 订货须知：
1.产品型号与名称 2.公称通径DN 3.额定流量系数KV 4.公称压力和压差 5.阀体和阀内组件材料 6.流量特性 7.适用温度 8.电源电压和控制信号 9.是否带附件
1、设计和制造：GB/12237-1989； AP1608。
2、检验和试验：GB/T13927-1992； AP1608。
3、法兰连接：JB/T79.1～2-1994； ASME/ANSIB 16.5。
4、结构长度：GB/T12221-1989； ASME/ANSIB16.10。
公称压力
PN(MPa)公称通径
DN(mm)尺 寸(mm)
d1
L
D
D1
D2
D6
f
f2
b
Z-φd
H1
H2
1.6
25
25
150
115
85
65
-
2
-
14
4-14
-
75
32
32
165
135
100
78
-
2
-
16
4-18
-
105
40
40
180
145
110
85
-
3
-
16
4-18
-
95
50
50
200
160
125
100
-
3
-
16
4-18
-
107
65
65
220
180
145
120
-
3
-
18
4-18
-
142
80
80
250
195
160
135
-
3
-
20
8-18
-
152
100
100
280
215
180
155
-
3
-
20
8-18
-
178
125
125
320
245
210
185
-
3
-
22
8-18
-
252
150
150
360
280
240
210
-
3
-
24
8-23
-
272
200
200
400
335
295
265
-
3
-
26
12-23
-
342
2.5
25
25
150
115
85
65
-
2
-
16
4-14
-
75
32
32
165
135
100
78
-
2
-
18
4-18
-
85
40
40
180
145
110
85
-
3
-
18
4-18
-
95
50
50
200
160
125
100
-
3
-
20
4-18
-
107
65
65
220
180
145
120
-
3
-
22
8-18
-
142
80
80
250
195
160
135
-
3
-
24
8-18
-
152
100
100
280
230
190
160
-
3
-
28
8-23
-
178
125
125
320
270
220
188
-
3
-
30
8-25
-
252
150
150
360
300
250
218
-
3
-
34
8-25
-
272
200
200
400
360
310
278
-
3
-
34
12-25
-
342
4.0
25
25
150
115
85
65
58
2
4
16
4-14
-
75
32
32
180
135
100
78
66
2
4
18
4-18
-
107
40
40
200
145
110
85
76
3
4
18
4-18
-
95
50
50
220
160
125
100
88
3
4
20
4-18
-
107
65
65
250
180
145
120
110
3
4
22
8-18
-
142
80
80
280
195
160
135
121
3
4
22
8-18
-
152
100
100
320
230
190
160
150
3
4.5
24
8-23
-
178
125
125
400
270
220
188
176
3
4.5
28
8-25
-
252
150
150
400
300
250
218
204
3
4.5
30
8-25
-
272
200
200
502
375
320
282
260
3
4.5
38
12-30
-
342
