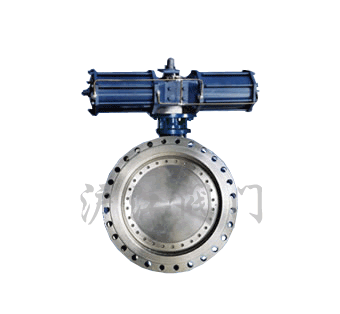

概述 多层次硬密封蝶阀系列产品，系长寿命、节能型蝶阀。其结构采用三维编心原理设计，阀座采用硬软密封兼容的多层次结构，加工精湛，工艺先进。本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。因此被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。 特点 由于本产品蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉、加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点如下： 1、开启力矩小，灵活方便，省力节能。 2、三维编心结构，使蝶板越关越紧，其密封性能可靠，达到无泄漏。 3、耐高压、耐腐蚀、耐磨损、使用寿命长等。 采用标准 设计标准 :GB/T12238-1989；JB/T8527-1997 法兰连接尺寸:  GB/T9113.1-2000；GB/T9113.2-2000  GB/T9115.1-2000；GB/T9115.2-2000  结构长度:GB/T12221-1989  压力试验:GB/T13927-1992；JB/T9092-1999 执行机构 采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式 1、齿轮式双活塞，输出力矩大，体积小。 2、气缸选用铝金材料，重量轻、外形美观。 3、可在顶部、底部安装手动操作机构。 4、齿条式连接可调节开启角度、额定流量。 5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。 6、IS05211标准连接为产品的安装更换提供了方便。 7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。 附件的选项 根据不同控制和要求可选择下列附件： 切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。 调节型附件：电气定位器、气动定位器、电气转换器。 气源处理附件：空气过滤减压阀、气源处理三联件。 手动机构：HVSD手操机构

主要技术参数 公称通径 DN（mm） 50～2000 50～500 公称压力 PN（MPa） 0.6 1.0 1.6 2.5 4.0 试验压力 强度试验 0.9 1.5 2.4 3.75 6.0 密封试验 0.66 1.1 1.76 2.75 4.4 气密封试验 0.6 0.6 0.6 0.6 0.6 渗漏率 ＜0.1×DNmm3/s（符合GB/T13927-92标准） 适用温度 碳钢:-29℃～425℃ 不锈钢-40℃～600℃ 适用介质 空气、水、蒸气、煤气、油品以及酸、碱、盐带有弱腐蚀性介质等 驱动形式 蜗杆蜗轮传动、气传动、电传动

主要零件的材质 零件名称 材料 阀体 铸铁、不锈钢、铬钼钢、合金钢 蝶板 铸钢、合金钢、不锈钢、铬钼钢 密封圈 不锈钢与耐高温石棉板组合成多层次 阀杆 2Cr13、1Cr13不锈钢、铬钼钢 轴承 奥氏体不锈钢、304氮化 填料 柔性石墨 ZSHW气动弹性金属密封蝶阀外形尺寸 公称通径 长度 标准值 外形尺寸 （参考值） 连接尺寸 (标准值) 重量 (kg) L H ZSHW ZSHW气动 ZSHW电动 PN0.6MPa PN1.0MPa 毫米 英寸 短 长 H1 A1 B1 H2 A2 B2 H3 A3 B3 D D1 Z-d D D1 Z-d 50 2 108 150 112 350 180 200 625 245 72 530 250 255 140 110 4-14 165 125 4-18 17 65 21/2 112 170 115 370 180 200 625 245 72 530 250 255 160 130 4-14 185 145 4-18 20 80 3 114 180 120 380 180 200 645 245 72 565 250 255 190 150 4-18 200 160 8-18 23 100 4 127 190 138 420 180 200 675 355 92 600 250 255 210 170 4-18 220 180 8-18 25 125 5 140 200 164 460 180 200 715 355 92 640 250 255 240 200 8-18 250 210 8-18 40 150 6 140 210 175 555 270 280 800 355 92 705 300 315 265 225 8-18 285 240 8-22 47 200 8 152 230 200 760 400 425 850 250 170 775 300 315 320 280 8-18 340 295 8-22 60 250 10 165 250 243 830 400 425 925 250 170 945 300 315 375 335 12-18 395 350 12-22 95 300 12 178 270 250 895 450 560 1035 450 220 1070 300 315 400 395 12-22 445 400 12-22 124 350 14 190 290 280 950 450 560 1070 450 220 1140 300 315 490 445 12-22 505 460 16-22 181 400 16 216 310 305 1190 535 580 1190 450 220 1210 300 315 540 495 16-22 565 515 16-26 260 450 18 222 330 350 1255 535 580 1250 650 280 1335 575 714 595 550 16-22 615 565 20-26 338 500 20 229 350 380 1305 535 580 1290 650 280 1415 575 714 645 600 20-22 670 620 20-26 360 600 24 267 390 445 1340 570 660 1455 850 380 1605 656 810 755 705 20-26 780 725 20-30 540 700 28 292 430 480 1520 750 550 1585 850 380 1844 656 810 860 810 24-26 895 840 24-30 580 800 32 318 470 530 1710 750 550 1700 1250 380 2040 656 810 975 920 24-30 1015 950 24-33 845 900 36 330 510 580 1810 750 550 1965 1250 380 2255 785 863 1075 1020 24-30 1115 1050 28-33 1050 1000 40 410 550 650 1960 900 750 2015 1250 380 2380 785 863 1175 1120 28-30 1230 1160 28-36 1500 1200 48 470 630 760 2250 1000 925 2250 1250 380 2640 785 863 1405 1340 32-33 1455 1380 32-39 2000 1400 56 530 710 850 2435 1000 925 2886 1630 1560 36-36 1675 1590 36-42 3000 1600 64 600 790 1030 2780 1000 925 3156 1830 1760 40-36 1915 1820 40-48 4700 1800 72 670 870 1230 3020 1100 980 3421 2045 1970 44-39 2115 2020 44-48 6500 2000 80 760 950 1350 3270 1100 980 3685 2265 2180 48-42 2325 2230 48-48 8700
