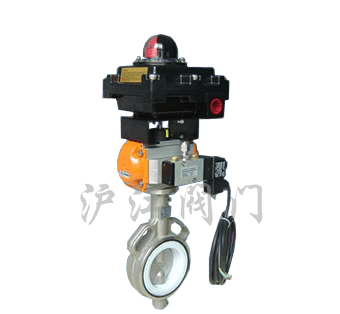

主要性能规范

型号 公称压力PN/Mpa 试验压力/Mpa 适用介质 适用温度 壳体 液体密封 ZSRW-10 1.0 1.5 1.1 水、气体、油品等无腐蚀性介质 根据橡胶品种确定（≤60～135℃） ZSRW-16Q 1.6 2.4 1.76

主要零件材料

零件名称 阀体 蝶板 阀杆 阀体密封圈 衬套 材料 灰铸铁、球墨铸铁 球墨铸铁（表面镀硬铬）、铜合金、不锈钢 铬不锈钢 酚醛树脂或铝合金衬丁腈橡胶、耐油橡胶、乙丙橡胶、氟橡胶 铜合金或铜背烧结四氟

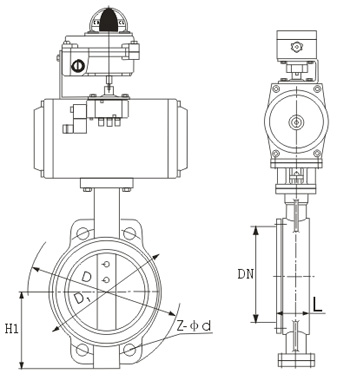

ZSRW型主要尺寸

公称通径DN(mm) 尺寸（mm） 重量 （kg） L D Z-Φd H1 H2 A B B1 PN1.0MPa PN1.6MPa PN1.0MPa PN1.6MPa 50 43 125 125 4-Φ18 4-Φ18 70 235 196 125 59 10 65 46 145 145 4-Φ18 4-Φ18 78 247 196 125 59 11 80 46 160 160 4-Φ18 8-Φ18 88 257 196 125 59 12 100 52 180 180 8-Φ18 8-Φ18 110 294 226 152 92 16 125 56 210 210 8-Φ18 8-Φ18 132 318 226 152 92 18 150 56 240 240 8-Φ23 8-Φ23 146 338 226 152 92 20 200 60 295 295 8-Φ23 12-Φ23 217 430 470 230 195 35 250 68 350 355 12-Φ23 12-Φ26 252 470 470 230 195 40 300 78 400 410 12-Φ23 12-Φ26 283 504 470 230 195 60 350 78 460 460 16-Φ23 16-Φ26 308 545 470 230 195 80 400 102 515 515 12-Φ25 16-Φ30 348 590 610 298 235 100 450 114 565 20-Φ25 373 623 610 298 235 120 500 127 620 20-Φ25 408 660 610 298 235 140 600 154 725 20-Φ30 474 698 382 200
