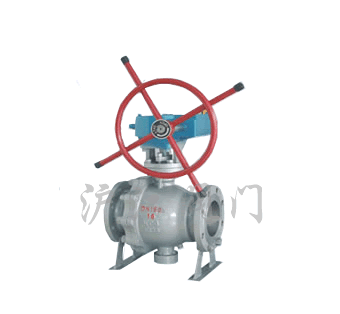

Q347F蜗轮固定球阀
一、产品详细介绍:
产品型号:Q347F/H/Y
产品名称:Q347固定蜗轮球阀两分式和三段式固定球阀又称侧装分体式球阀,将阀体沿与阀门通道轴线相垂直的截面分为不对称的左右两半,它在管道上主要用于切断、分配和改变介质流动方面。它的枢轴结构保证了了准确的球体位置。标准阀座采用弹簧结构,将阀座推向球体,保证了良好的低压密封性能。该球阀阀前,阀后阀座都能密封,即所谓双向密封特性,利用自带的排放阀,阀体中腔可向外排放。枢轴采用防吹出保护结构,低摩擦系数的轴承等。公司具有性能优异,可靠性高,用途广泛,价格合理等优点,适用于化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管。
执行标准:
设计与制造 |
结构长度 |
法兰尺寸 |
压力-温度 |
试验-检验 |
GB122237 |
GB12221 |
GB9113 JB79 |
GB9131 |
GB/T13927 JB/T9092 |
压力试验:
公称压力 |
1.6 |
2.5 |
4.0 |
强度试验 |
2.4 |
3.8 |
6.0 |
水密封试验 |
1.8 |
2.8 |
4.4 |
气密封试验 |
0.4-0.7 |
二、主要零件材料及性能:
阀体 |
WCB |
ZG1Cr18Ni9Ti |
CF8 |
CF3 |
ZG1Cr18Ni12Mo2Ti |
CF8M |
CF3M |
球体 阀杆 |
2Cr13 |
1Cr18Ni9Ti |
304 |
304L |
1Cr18Ni12Mo2Ti |
316 |
316L |
阀 座 |
聚四氟乙烯PTFE 加坡纤增强聚四氟乙烯PTFE+Glass 对位聚笨PPL | ||||||
垫片 |
聚四氟乙烯PTFE 不锈钢/柔性石墨齿形垫片 | ||||||
阀杆座 |
聚四氟乙烯PTFE 不锈钢/柔性石墨 | ||||||
填料 |
聚四氟乙烯PTFE 增强柔性石墨 | ||||||
填料压盖 |
WCB |
1Cr18Ni9Ti |
304 |
304L |
1Cr18Ni12Mo2Ti |
316 |
316L |
温度 |
-29~150(聚四氟乙烯 PTFE) -29~200(加玻纤增强聚四氟乙烯 PTFE+GLASS) -29~300(对位聚笨 PPL) | ||||||
介质 |
水 蒸汽 油品 |
硝酸类 |
强氧化介质 |
醋酸类 |
尿素类 |
三、固定蜗轮球阀规格主要尺寸:
1.6MPa |
DN |
L |
D |
D1 |
D2 |
b |
n-φd |
H0 |
H1 |
H2 |
凸面法兰
Q347F 16C
16P
16R |
32 |
140 |
135 |
100 |
78 |
16 |
4-18 |
30 |
85 |
160 |
40 |
165 |
145 |
110 |
85 |
16 |
4-18 |
32 |
95 |
230 | |
50 |
178 |
160 |
125 |
100 |
16 |
4-18 |
43 |
107 |
230 | |
65 |
190 |
180 |
145 |
120 |
18 |
4-18 |
70 |
142 |
400 | |
80 |
203 |
195 |
160 |
135 |
20 |
8-18 |
110 |
152 |
400 | |
100 |
305 |
215 |
180 |
155 |
20 |
8-18 |
150 |
178 |
500 | |
125 |
356 |
245 |
210 |
185 |
22 |
8-18 |
200 |
252 |
500 | |
150 |
394 |
280 |
240 |
210 |
24 |
8-23 |
230 |
278 |
600 | |
200 |
457 |
335 |
295 |
265 |
26 |
12-23 |
260 |
395 |
600 | |
250 |
533 |
405 |
355 |
320 |
30 |
12-25 |
283 |
480 |
800 | |
300 |
610 |
460 |
410 |
375 |
30 |
12-25 |
380 |
585 |
800 | |
350 |
686 |
520 |
470 |
435 |
34 |
16-25 |
425 |
625 |
800 | |
400 |
762 |
580 |
525 |
485 |
36 |
16-30 |
492 |
720 |
800 | |
500 |
914 |
705 |
650 |
608 |
44 |
20-34 |
555 |
840 |
830 | |
600 |
1067 |
840 |
770 |
718 |
48 |
20-41 |
675 |
1050 |
830 | |
700 |
1245 |
910 |
940 |
788 |
50 |
24-41 |
850 |
1150 |
830 |
四、固定蜗轮球阀规格主要尺寸:
2.5MPa |
DN |
L |
D |
D1 |
D2 |
b |
n-φd |
H0 |
H1 |
H2 |
凸面法兰
Q347F 25
25P
25R |
32 |
180 |
135 |
100 |
78 |
18 |
4-18 |
30 |
85 |
160 |
40 |
190 |
145 |
110 |
85 |
18 |
4-18 |
32 |
95 |
230 | |
50 |
216 |
160 |
125 |
100 |
20 |
4-18 |
43 |
107 |
230 | |
65 |
241 |
180 |
145 |
120 |
22 |
8-18 |
70 |
142 |
400 | |
80 |
283 |
195 |
160 |
135 |
22 |
8-18 |
110 |
152 |
400 | |
100 |
305 |
230 |
190 |
160 |
24 |
8-23 |
150 |
178 |
500 | |
125 |
381 |
270 |
220 |
188 |
28 |
8-25 |
200 |
252 |
500 | |
150 |
403 |
300 |
250 |
218 |
30 |
8-25 |
230 |
278 |
600 | |
200 |
502 |
360 |
310 |
278 |
34 |
12-25 |
260 |
395 |
600 | |
250 |
568 |
425 |
370 |
332 |
36 |
12-30 |
283 |
480 |
800 | |
300 |
648 |
485 |
430 |
390 |
40 |
16-30 |
380 |
585 |
800 | |
350 |
762 |
550 |
490 |
448 |
44 |
16-34 |
425 |
625 |
800 | |
400 |
838 |
610 |
550 |
505 |
48 |
16-34 |
492 |
720 |
800 | |
500 |
991 |
730 |
660 |
610 |
52 |
20-41 |
555 |
840 |
830 | |
600 |
1143 |
840 |
770 |
718 |
56 |
20-41 |
675 |
1050 |
830 | |
700 |
1346 |
955 |
875 |
815 |
60 |
24-48 |
850 |
1150 |
830 |
五、固定蜗轮球阀规格主要尺寸:
4.0MPa |
DN |
L |
D |
D1 |
D2 |
D6 |
b |
n-φd |
H0 |
H1 |
H2 |
凸凹法兰
Q347F 40
40P
40R |
32 |
180 |
135 |
100 |
78 |
66 |
18 |
4-18 |
30 |
85 |
160 |
40 |
190 |
145 |
110 |
85 |
76 |
18 |
4-18 |
32 |
95 |
230 | |
50 |
216 |
160 |
125 |
100 |
88 |
20 |
4-18 |
43 |
107 |
230 | |
65 |
241 |
180 |
145 |
120 |
110 |
22 |
8-18 |
70 |
142 |
400 | |
80 |
283 |
195 |
160 |
135 |
121 |
22 |
8-18 |
110 |
152 |
400 | |
100 |
305 |
230 |
190 |
160 |
150 |
24 |
8-23 |
150 |
178 |
500 | |
125 |
381 |
270 |
220 |
188 |
176 |
28 |
8-25 |
200, DIV> |
252 |
500 | |
150 |
403 |
300 |
250 |
218 |
204 |
30 |
8-25 |
230 |
278 |
600 | |
200 |
502 |
375 |
320 |
282 |
260 |
38 |
12-30 |
260 |
395 |
600 | |
250 |
568 |
445 |
385 |
345 |
313 |
42 |
12-34 |
283 |
480 |
800 | |
300 |
648 |
510 |
450 |
408 |
364 |
46 |
16-34 |
380 |
585 |
800 | |
350 |
762 |
570 |
510 |
465 |
422 |
52 |
16-34 |
425 |
625 |
800 | |
400 |
838 |
655 |
585 |
535 |
474 |
58 |
16-41 |
492 |
720 |
800 | |
500 |
991 |
755 |
670 |
612 |
576 |
62 |
20-48 |
555 |
840 |
830 | |
600 |
1143 |
890 |
795 |
730 |
678 |
62 |
20-54 |
675 |
1050 |
830 | |
700 |
1346 |
995 |
900 |
835 |
768 |
68 |
24-54 |
850 |
1150 |
830 |
