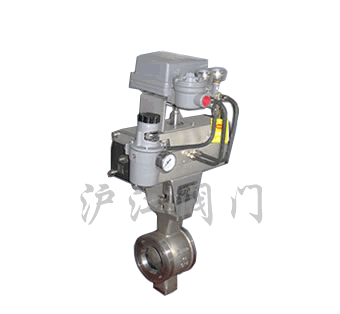

气动V型活塞式调节球阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473

大田QB1-10单口排气阀


一、产品[气动V型调节球阀]的详细资料:

产品型号:ZSHV

产品名称:气动V型活塞式调节球阀

产品特点:ZSHV气动V型活塞式调节球阀具有特殊形状的固定式V型切口球体和可调金属阀座结构,当阀关闭时,V型切口与阀座形成楔形剪切作用,可防止球体和阀座之间污物产生的卡死现象,具有自清结功能,特别适用于含纤维料浆,污水和粘性颗粒的介质,配以阀门定位器可实现连续调节,并具流阻小,调节范围广,是一种用途广泛高质量的调节阀。气动V型调节球阀,气动调节球阀,调节球阀。



二、气动V型活塞式调节球阀主要外形和连接尺寸单位(mm):

VQ671H-16

通径DN

L

L1

D

D1

H1

H

W

mm

in

25

1″

50

25

64

38

57

330

140

40

1 1/2″

60

25

82

49

63

375

164

50

2″

75

32

100

60

92

398

190

65

2 1/2″

85

38

120

75

100

408

210

80

3″

100

45

131

89

108

450

247

100

4″

115

50

158

113

117

465

276

125

5″

135

55

180

140

140

525

348

150

6″

160

65

216

164

177

578

378

200

8″

200

80

268

205

200

650

432

三、材料选用表:

零件号

单台数量

零件名称

材料

规格

涂层(备注)

01

1

缸体

压制铝合金

GB1173-86 ZL106

A-B-C-D

02

2

活塞

铝合金

GB1173-86 ZL108

-

03

2

端盖

铝合金

GB1173-86 ZL108

C-D

04

1

输出轴

锻钢

-

镀镍

05

2

轴承(活塞属)

尼龙46

-
-

06

1

轴承(齿轮轴顶部)

尼龙46

-
-

07

1

轴承(齿轮轴底部)

尼龙46

-
-

08

1

推力轴承(齿轮轴)

尼龙46

Y1Cr18Ni9

-

08a

1

推力轴承(齿轮轴)

不锈钢

-
-

09

2

柱塞

腈类橡胶

-
-

10

2

螺栓(外部)

不锈钢

Y1Cr18Ni9

-

10a

2

螺栓(内部)

不锈钢

Y1Cr18Ni9

-

11

4

0型圈(螺形密封)

腈类橡胶

-
-

11a

4

垫圈

不锈钢

Y1Cr18Ni9

-

12

4

螺母(行程调整)

不锈钢

Y1Cr18Ni9

-

13

8

螺栓(端盖)

不锈钢

Y1Cr18Ni9

单台数量为12

13a

8

垫栓(端盖)

不锈钢

Y1Cr18Ni9

14

2

O型圈(端盖)

腈类橡胶

-
-

15

2

轴承(活塞头)

尼龙46

-
-

16

2

O型圈(活塞)

腈类橡胶

-
-

17

2~12

弹簧

合金弹簧钢

-

环氧涂层

18

1

弹性档圈(齿轮轴)

合金弹簧钢

-

镀镍

19

1

行程指示轮

尼龙

-

此两项需根据要求供货

20

1

螺栓/垫圈

不锈钢

Y1Cr18Ni9

21

1

O型圈(齿轮轴顶部)

腈类橡胶

-
-

22

1

O型圈(齿轮轴底部)

腈类橡胶

-
-

24

2

导向塞

复合材料

-

四、调节球阀部分材料选用表:

零件名称

材料

零件名称

材料

阀体

ZG1Cr18Ni19Ti

ZG1Cr18Ni12M02Ti

ZG230~450

HT200

阀座(密封环)

聚四氟乙烯(增强)

1Cr18Ni19Ti

Cr18Ni12 M02Ti

阀杆

0Cr17Ni12M02

0Cr17NiCu4Nb

压圈

0Cr17Ni12M02

阀板

ZG1Cr18Ni19

ZG0Cr18Ni12 M02Ti

填料

聚四氟乙烯

石墨

阀杆轴承

阀板轴承

0Cr17Ni12M02

阀座托架

0Cr17Ni12M02

垫环

氟橡胶0形圈



订货须知:

一、①气动V型活塞式调节球阀产品名称与型号②气动V型活塞式调节球阀口径③气动V型活塞式调节球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的气动V型活塞式调节球阀型号,请按气动V型活塞式调节球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
