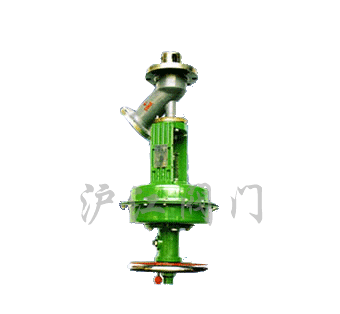

ZHYO罐底调节阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473


一、概述:

    ZHYO罐底调节阀是一种特殊结构形式的单座调节阀,阀体成Y形,阀体流路流畅,流量大,压降损失小,阀座泄漏量符合ANSIB1G.104标准,调节阀配用HA多弹簧式薄膜执行机构,其结构紧凑;输出力大,该阀最适宜控制容易沉积或含有颗粒的液体。

二、主要技术参数:

阀体:ZG230~450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2
阀芯:0Cr18Ni12Mo2、司钛莱合金堆焊
阀座:聚四氟乙烯
阀杆、推杆:2Cr13、1Cr18Ni9Ti
波纹膜片:丁腈橡胶夹增强绦纶织物
膜盖:A3
弹簧:60Si2Mn
填料:聚四氟乙烯、柔性石墨、不锈钢波纹管
垫片:橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片

三、主要技术参数及性能:

公称通径DN(mm)
25
40
50
65
80
100
150
阀座直径(mm)
40
50
80
80
100
150
200
额定流量系数Kv
14
35
55
95
135
220
720
额定行程(mm)
25
40
50
75
信号范围Pr(KPa)
20~100、40~200、80~240、段幅:20~60、60~100
气源压力Ps(MPa)
0.14~0.4
固有流量特性
快开
允许泄漏量
硬阀座:10-4×阀额定容量、软阀座:10-7×阀额定容量
公称压力PN(MPa)
1.6、4.0、6.4
工作温度t(°C)
常温型
-20~200、-40~250、-60~250
散热型
-40~450、-60~450
高温型
450~560
低温型
-60~100、-100~-200、-200~-250

*本产品性能指标贯彻GB/T4213-92

四、ZHYO罐底调节阀外形尺寸:

图A 单位:mm

公称通径
φD
H
H1
H2
H3
φK
T
L
DN50×80
94
753
47
51
50
250
363
170
DN65×80
94
795
47
51
68
350
363
200
DN100×150
210
1052
39
78
90
470
520
330

图B 单位:mm

公称通径
φD
H
H1
H2
H3
L
φK
T
DN50×80
81
753
47
51
50
170
350
363
DN65×80
77
795
47
51
68
200
350
363
DN80×100
179
980
60
64.5
67
230
470
520
DN150×200
210
1052
39
78
90
330
470
520

图C 单位:mm

公称通径
φD
H
H1
H2
H3
L
φK
T
DN25×40
55
541
20
33
48
130
218
230
DN40×50
80
573
20
33
55
155
218
230
DN65×100
120
680
25
39
68
200
350
363

订货须知:

一、①ZHYO罐底调节阀产品名称与型号②ZHYO罐底调节阀口径③ZHYO罐底调节阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的ZHYO罐底调节阀型号,请按ZHYO罐底调节阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
