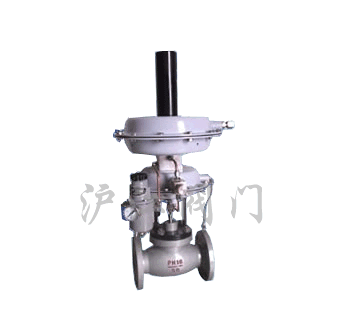

ZZYVP氮封阀
一、概述：
ZZYVP氮封阀由控制阀、执行器和指挥器组成，是一种无需外加能源，利用被调介质自身压力为动力源，进行自动调节压力恒定的节能型产品，该阀控制精度高，比一般自力式调压阀高一倍左右，适合在控制精度要求较高的场合。
（B）控制阀后压力
（K）控制阀前压力
二、主要零件材料：
阀 体：ZG230～450、ZG1Cr18Ni9Ti ZGCr18Ni12Mo2Ti
阀 芯：1Cr18Ni9Ti Cr18Ni12Mo2Ti
阀 座：1Cr18Ni9Ti Cr18Ni12Mo2Ti
波纹管：1Cr18Ni9Ti
膜 盖：A3、1Cr18Ni9Ti
膜 片：丁脯橡胶、耐油像胶、氟橡胶
三、ZZYVP氮封阀主要技术参数：
|
公称通径DN（mm） |
20 |
25 |
40 |
50 |
65 |
80 |
100 | |||
|
阀座直径（mm） |
6 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
额定流量系数KV |
3.2 |
5 |
8 |
11 |
20 |
50 |
80 |
100 |
160 |
|
|
压力调节范围KPa |
0.5～5.5、5～10、9～14、13～19、18～24、23～28 27～33、31～38、36～44、42～51、49～58、56～66 | |||||||||
|
公称压力PN（MPa） |
1.0 1.6 | |||||||||
|
被调介质温度（°C） |
≤80 | |||||||||
|
调节精度（%） |
±10 | |||||||||
|
允许泄漏量 |
10-4X阀额定容量 | |||||||||
四、ZZYVP氮封阀外形尺寸：
|
公称通径DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
A |
395 | |||||||
|
H |
680 |
690 |
710 |
720 |
735 |
797 |
837 |
1050 |
|
L |
185 |
200 |
205 |
222 |
254 |
276 |
298 |
352 |
|
法兰标准 |
GB:1.6、2.5、4.0MPa ANSI:150、JIS:10K | |||||||
注：本表法兰距离以PN16为依据。
订货须知：
一、①ZZYVP氮封阀产品名称与型号②ZZYVP氮封阀口径③ZZYVP氮封阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的ZZYVP氮封阀型号，请按ZZYVP氮封阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
