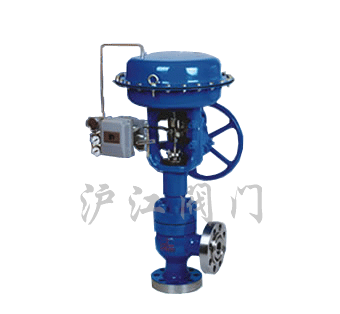

ZMAS型高压单座角型调节阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473


一、概述:

    ZMAS精小型气动薄膜角形单座调节阀采用顶部导向结构,配用多弹簧执行机构,具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质的工艺参数如压力、流量、温度、液位保持在给定值。特别适用于允许泄漏量小,阀前阀后压差小的高粘度,含有悬浮物和颗粒状物质流体的调节,可避免结焦、堵塞、便于自净与清洗的场合。

本系列产品有标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有1.6、4.0、6.4MPa,公称通径范围DN20-200mm。最小阀芯口径3mm,适用流体温度有-200~+450。允许泄漏量等级有IV级和VI级,流量特性为线性或等百分比。

二、主要零件材料:

阀体、阀盖

HT200、WCB、ZG1Cr18Ni9Ti

衬套

2Cr13

阀芯、阀座

1Cr18Ni9Ti、司钛莱合金堆焊

膜盖

A3

阀杆、推杆

2Cr13、1Cr18Ni9Ti

弹簧

60Si2Mn

波纹膜片

丁腈橡胶夹增强涤纶织物

垫片

橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片

软密封阀芯

 增强聚四氟乙烯

填料

聚四氟乙烯、柔性石墨、不锈钢波纹管

三、ZMAS型高压单座角型调节阀主要技术参数:

公称通径DN

20

25

32

40

50

65

80

100

125

150

阀座直径dn(mm)

10

12

15

20

流量系数Kv

直线

1.8

2.8

4.4

6.9

11

17.6

27.5

44

69

110

176

275

440

等百分比

1.6

2.5

4

6.3

10

16

25

40

63

100

160

250

400

额定行程L(mm)

10

16

25

40

60

膜片有效面积Ac(cm2

280

400

600

1000

公称压力PN(MPa)

1.6、4.0、6.4

固有流量特性

直线、等百分比

固有可调比R

50:1

信号范围Pr(Kpa)

20~100、40~200、80~240段幅:20~60、60~100

气源压力Ps(MPa)

0.14~0。4

允许泄漏量

硬密封:IV级、软密封:VI级

工作温度t(℃)

—40~450

基本误差%

不带定位器≤±5带定位器≤±1

回差%

不带定位器≤3带定位器≤1

死区%

不带定位器≤3带定位器≤0.4

可配附件

电-气阀门定位器空气过滤减压器手轮机构

注:本产品性能指标贯彻GB/T4213-92

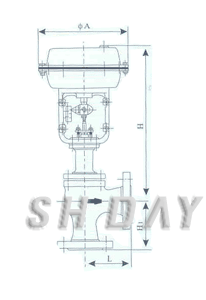

四、主要连接尺寸:

公称通径DN 法兰距离{L}
PN16 PN40 PN64
20
95
95
115
25
100
100
115
32
105
105
130
40
115
115
130
50
125
125
150
65
145
145
170
80
155
155
190
100
175
175
215
125
200
200
250
150
225
225
275
200
275
275
325



















订货须知:
一、①ZMAS型高压单座角型调节阀产品名称与型号②ZMAS型高压单座角型调节阀口径③ZMAS型高压单座角型调节阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的ZMAS型高压单座角型调节阀型号,请按ZMAS型高压单座角型调节阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
