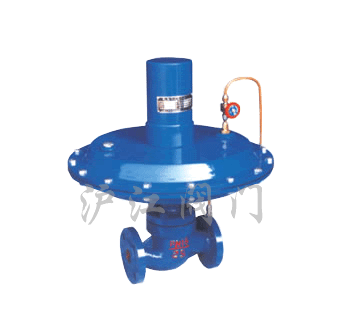

ZZC、ZZV型自力式压力调节阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案，阀门售前、售中、售后专业服务
销售热线：021-56622563 56084471
图文传真： 021-56084473

一、产品[自力式差（微）压力调节阀]的详细资料：

产品型号：ZZC、ZZV型

产品名称：自力式差（微）压力调节阀

产品特点：ZZC和ZZV50mm.WC至0.1MPa自力式差（微）压调节阀是一种不需要外加能源的执行器产品。可用于公称压力PN0.1、PN10。差（微）压均可分段调节。从50mm.WC至0.1MPa。其用途十分广泛，可用于工业燃烧炉系统，控制两种物料，如煤气、空气流量配比，以达理想燃烧。用于氢冷发电机组密封油系统，控制密封油与氢气间压力差，以确保可靠密封。当差压阀的低压端通大气即为微压阀（差压阀负压，端压，力为零）。

二、特点：

● 无需停止生产即可进行设定值的调整；
● 无填料，阀杆上、下活动时不存在磨擦，上密封绝对可靠
● 执行机构敏感元件极为灵敏，极微小的压力变化会被感测出来
● 阀体为四通形式，因而K、B型可通用一种阀体

尺寸图

三、自力式差（微）压力调节阀主要技术参数和性能指标（表一）：

额定行程（mm）		20	25	32	40	50	65	80	100
公称压力PN（MPa）差压调节范围（KPa）	ZZCP/ZZVP	8	11	20	32	50	80	100	160
	ZZCN					53	83
额定行程（mm）		6	8		10		15		20
公称压力PN（MPa）		0.10 1.0
差压调节范围（KPa）		0.5~5.5 5~10 9~14 13~19 18~24 22~28 26~33 31~38 36~44 42~51 49~58 56~66 64~78 76~90 88~100
介质温度（℃）		≤80
调节精度（%）		≤10
允许泄漏量（L/H）	ZZCP/ZZVP	10-4×阀额定容量（IV级）
	ZZCN	5×10-3×阀额定容量（II级）

四、自力式差（微）压力调节阀主要技术参数和性能指标（表二）单位:mm：

公称通径(DN)		20	25	32	40	50	65	80	100
A		308	394	308	394	308	394	394	394
H	ZZCP/ZZVP	376	465	365	445	445	490	490	510
H	ZZCN					536	536	570	590
L	ZZCP/ZZVP	150	160	180	20	230	290	310	350
L	ZZCN					222	222	310	350
重量(kg)		12	13	15	17	20	28	38	43
导压管螺纹接头		M16×1.5

五、自力式差（微）压力调节阀主要技术参数和性能指标法兰尽寸（表三）：

公称通径(DN）		20	25	32	40	50	65	80	100
D	PN01PN10	105	115	140	150	165	185	200	220
D1	PN01	PN10	75	85	100	125	145	160	180
b	PN01 PN10	16		18		20		22
n-Φ	PN01 PN10	4-14		4-18				8-18
fl×D2	PN01 PN10	2×56	3×56	3×76	3×84	3×99	3×118	3×132	3×156

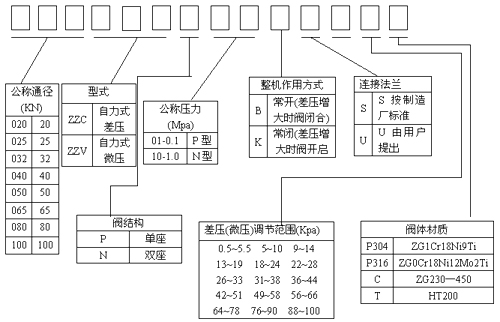

六、型号编制：

性能图

订货须知：

一、①自力式差（微）压力调节阀产品名称与型号②自力式差（微）压力调节阀口径③自力式差（微）压力调节阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的自力式差（微）压力调节阀型号，请按自力式差（微）压力调节阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
