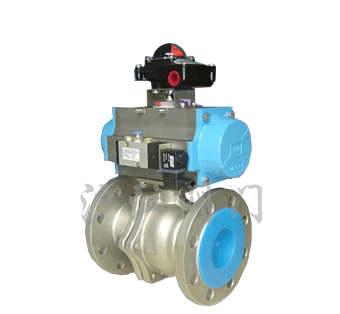

气动调节球阀
一、产品[气动球阀（调节型/开关型）、（法兰式、对夹式、台湾三片式）]的详细资料：
产品型号：SMQ型
产品名称：气动球阀（调节型/开关型）、（法兰式、对夹式、台湾三片式）
产品特点：公司生产的气动球阀,是在引进国外先进技术的基础上进行特殊设计，精心制造的产品。采用智能控制与定位，与电气阀门定位器配套，输入4-20mADC信号及0.4~0.7MPa气源即可控制运转，实现对压力、流量、温度、液位等参数的调节。它是以压缩空气为动力，阀杆带动阀芯在阀体内转动90°可以实现全开—全闭的动作。该产品按其密封性能分为金属密封与软密封。具有结构紧凑、体积精小、运行可靠、密封性好、维修容易、安装方便、适应性强等优点。特别适合于介质是粘稠、含颗粒、纤维性质的场合。可广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中，作远距离集中控制或就地控制。
二、阀体：
公称通径：15~200mm
公称压力：PN1.6 4.0 6.4MPa
连接形式：法兰式按JB78-59 JB79-59
材 料：WCB，HT200 ，ZG1Cr18Ni9Ti，
ZG0Cr18Ni12Mo2Ti，衬四氟乙烯，CF8（304），
CF8M（316） ，CF3M（316L）
温度范围：常温-20℃~+180℃
中温-40℃～+350℃
填料:V型聚四氟乙烯填料,含浸聚四氟乙烯填料，
石棉编织填料，柔性石墨。
三、阀内组件：
阀芯型式：O型阀芯
流量特性：快开特性
材 料：ICr18Ni9Ti ， 0Cr18Ni12Mo2Ti
阀座材料：聚四氟乙烯（PTFE），特制PPL，金属阀座
可 调 比：350：1
四、执行机构：
气缸工作压力：0.4~0.7Mpa
气缸开关时间：双作用式1~5秒
气缸空气耗量：1~131L
五、SMQ641F-16（1.6MPa）、25(2.5Mpa)、40(4.0MPa)型气动球阀外形连接尺寸：
|
DN |
L |
H |
D |
D1 |
D2 |
b |
f |
D3 |
Z-d1 |
|
15 |
130/130/140 |
279 |
95 |
65 |
45 |
14/16/16 |
2 |
40 |
4-Φ14 |
|
20 |
140/140/150 |
282 |
105 |
75 |
55 |
14/16/16 |
2 |
51 |
4-Φ14 |
|
25 |
150/150/165 |
295 |
115 |
85 |
65 |
14/16/16 |
2 |
58 |
4-Φ14 |
|
32 |
165/165/180 |
298 |
135 |
100 |
78 |
16/18/18 |
2 |
66 |
4-Φ18 |
|
40 |
180/180/200 |
325 |
145 |
110 |
85 |
16/18/18 |
3 |
76 |
4-Φ18 |
|
50 |
200/200/220 |
332 |
160 |
125 |
100 |
16/20/20 |
3 |
88 |
4-Φ18 |
|
65 |
220/220/250 |
422 |
180 |
145 |
120 |
18/22/22 |
3 |
110 |
4-Φ18/8-Φ18/8-Φ18 |
|
80 |
250/250/280 |
558 |
195 |
160 |
135 |
20/22/22 |
3 |
121 |
8-Φ18 |
|
100 |
280/280/320 |
573 |
215/230/230 |
180/190/190 |
155/160/160 |
20/24/24 |
3 |
150 |
8-Φ18/8-Φ23/8-Φ23 |
|
125 |
320/320/360 |
605 |
245/270/270 |
210/220/220 |
185/188/188 |
24/28/30 |
3 |
176 |
8-Φ18/8-Φ25/8-Φ25 |
|
150 |
360/360/400 |
644 |
280/300/300 |
295/310/320 |
210/218/218 |
24/28/30 |
3 |
204 |
8-Φ23/8-Φ25/8-Φ25 |
|
200 |
400/400/550 |
850 |
335/360/375 |
295/310/320 |
265/278/282 |
26/34/38 |
3 |
260 |
12-Φ23/12-Φ25/12-Φ30 |
注：表中数据xx/xx/xx分别为压力1.6MPa、2.5MPa、4.0MPa。L结构长度数据可以户提供。
六、SMQ671F对夹式超短型气动球阀：
主要外形和连接尺寸：SMQ671F-16（1.6MPa）、25(2.5MPa)、4.(4.0MPa)
注：表中数据XX/XX分别为压力1.6MPa、2.5MPa
|
DN |
d |
L |
H |
D |
D1 |
D2 |
b |
f |
L0 |
Z-Md |
|
15 |
14 |
35 |
328 |
90 |
65 |
45 |
14/16 |
2 |
180 |
4-M12 |
|
20 |
19 |
38 |
335 |
100 |
75 |
55 |
14/16 |
2 |
180 |
4-M12 |
|
25 |
25 |
42 |
350 |
110 |
85 |
65 |
14/16 |
2 |
180 |
4-M12 |
|
32 |
29 |
50 |
380 |
130 |
100 |
78 |
16/18 |
2 |
220 |
4-M16 |
|
40 |
38 |
60 |
410 |
145 |
110 |
85 |
16/18 |
3 |
220 |
4-M16 |
|
50 |
48 |
70 |
442 |
160 |
125 |
100 |
16/20 |
3 |
260 |
4-M16 |
|
65 |
64 |
95 |
452 |
180 |
145 |
120 |
18/22 |
3 |
260 |
4/8-M16 |
|
80 |
76 |
118 |
495 |
190 |
160 |
135 |
20/22 |
3 |
296 |
8-M16 |
|
100 |
95 |
140 |
538 |
215/230 |
180/190 |
155/160 |
20/24 |
3 |
350 |
8-M16/20 |
|
125 |
118 |
175/195 |
585 |
245/270 |
210/220 |
185/188 |
24/28 |
3 |
350 |
8-M16/24 |
|
150 |
150 |
210/260 |
708 |
280/300 |
240/250 |
210/218 |
24/28 |
3 |
439 |
8-M20/24 |
七、台湾三片式气动球阀主要外形尺寸和连接尺寸：SMQ611F-25（2.5MPa）、40(4.0MPa)、64(6.4MPa)型气动球阀:
|
DN |
G |
d |
L |
L0 |
H |
|
15 |
1/2″ |
15 |
75 |
180 |
280 |
|
20 |
3/4″ |
20 |
80 |
180 |
285 |
|
25 |
1″ |
25 |
90 |
180 |
295 |
|
32 |
11/4″ |
32 |
110 |
220 |
300 |
|
40 |
11/2″ |
40 |
120 |
220 |
312 |
|
50 |
2″ |
50 |
140 |
260 |
320 |
八、型号编制说明：
|
Q |
SM |
6 |
71 |
F |
16 |
C |
G |
|
阀门代号 |
公司标识： |
执行 机构： |
连接 形式： |
密封面材质： |
公称压力： |
阀体材质： |
温度类型： |
|
Q：表示球阀 |
6：表示气动 |
71：表示 对夹式 |
F：表示四氟乙烯 |
16：表示1.6MPa |
C：表示碳钢 |
G：表示中温型 | |
|
41：表示法兰 |
H：表示金属密封 |
25：表示2.5MPa |
P：表示不锈钢 |
常温省略 | |||
|
11：表示丝扣 |
40：表示4.0MPa |
||||||
|
64：表示6.4MPa |
电磁阀 电 源：220VAC，24VDC
气 缸 形 式：单缸式或双缸式
九、流量特性Kv值：
|
公称通径（DN） |
不同开度角下的Kv值 | ||||||||
|
温度 |
10o |
20o |
30o |
40o |
50o |
60o |
70o |
80o |
90o |
|
50 |
2 |
4 |
9 |
17 |
32 |
60 |
97 |
151 |
215 |
|
80 |
6 |
11 |
22 |
44 |
83 |
155 |
250 |
389 |
550 |
|
100 |
9 |
18 |
35 |
71 |
133 |
248 |
398 |
620 |
890 |
|
150 |
20 |
40 |
80 |
160 |
300 |
560 |
900 |
1400 |
2000 |
|
200 |
36 |
72 |
143 |
286 |
737 |
1002 |
1611 |
2506 |
3580 |
|
250 |
57 |
113 |
226 |
453 |
848 |
1582 |
2543 |
3955 |
5650 |
|
300 |
81 |
163 |
325 |
651 |
1220 |
2278 |
3661 |
5695 |
8100 |
十、规格性能表：
|
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||
|
流量系数（Kv） |
20 |
38 |
72 |
110 |
170 |
215 |
380 |
550 |
890 |
1400 |
2000 |
3580 |
||
|
动作范围 |
0－90 | |||||||||||||
|
允许压差ΔP |
小于公称压力（1.6MPa） | |||||||||||||
|
泄漏量Q |
按API598标准测试 无泄漏 | |||||||||||||
|
基本误差 |
2% 带定位器 | |||||||||||||
|
回差 |
2% 带定位器 | |||||||||||||
|
死区 |
0.6% 带定位器 | |||||||||||||
订货须知：
一、①气动调节球阀产品名称与型号②气动调节球阀口径③气动调节球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的气动调节球阀型号，请按气动调节球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
感谢您访问我们的网站,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
