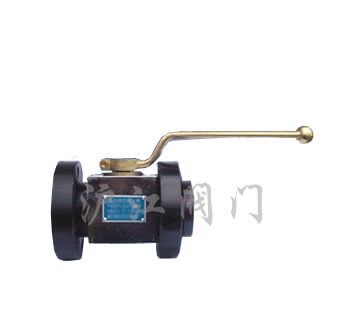

YJZQ高压液压球阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473


 一、YJZQ高压液压球阀的详细资料:

公司生产的球阀均保证开关5万次以上,本阀适用于液压系统管路中作接通和切断用,主阀采用优质锻钢件,表面进行发黑或镀铬处理。外表美观,操作方便,密封性能可靠。

公称压力:31.5MPa     试验压力: 48MPa

适用温度:-20℃~+80℃
实用介质:矿物油、水、乙二醇、其他混合液体

二.YJZQ高压液压球阀型号意义:

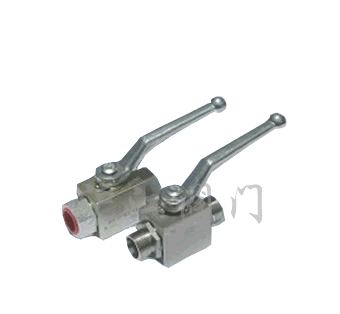

(图一)内螺纹球阀

(图二)外螺纹球阀
三.YJZQ高压液压球阀外形尺寸:
(图一)
型号 M
(公制)
G
(英制)
尺寸mm
B H h h1 L L2 S L0
YJZQ-J10N M18×1.5 3/8" 32 36 18 72 78 14 27 120
YJZQ-J15N M22×1.5 1/2" 35 40 19 87 86 16 30 120
YJZQ-J20N M27×2 3/4" 48 55 25 96 108 18 41 160
YJZQ-J25N M23×2 1" 58 65 30 116 116 20 50 160
YJZQ-J32N M42×2 11/4" 76 84 38 141 136 22 60 200
YJZQ-J40N M48×2 11/2" 88 98 45 165 148 24 75 250
YJZQ-J50N M64×2 2" 98 110 52 180 180 26 85 300

(图二)
型号 M 尺寸mm
D D1 L L1 H I L0
YJZQ-J6W M16×1.5  10 11 133 85 58 14 120
YJZQ-J8W M22×1.5 14 16 133 85 58 14 120
YJZQ-J10W M24×1.5 18 20 154 85 58 16 120
YJZQ-J15W M30×1.5 22 22 166 91.5 68 18 120
YJZQ-J20W M36×2 28 28 174 104.5 72 18 160
YJZQ-J25W M42×2 34 35 212 113 86 20 160
YJZQ-J32W M52×2 42 40 230 130 103 22 200
YJZQ-J40W M64×2 50 50 250 147 120 24 250
YJZQ-J50W M72×2 64 60 294 170 128 26 300
YJZQ-J65W M85×3 75 70 356 216 150 34 350

订货须知:

一、①气动球阀产品名称与型号②气动球阀口径③气动球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的气动球阀型号,请按气动球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
