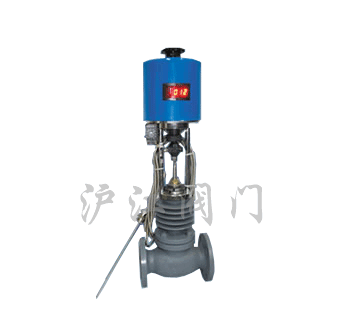

自力式电子温度调节阀
一、产品[自力式电控温度调节阀]的详细资料：
产品型号： ZZWPE
产品名称： 自力式电控温度调节阀
产品特点： ZZWPE自力式电控温度调节阀（适用于较大口径及导热油控制），该阀最大的特点只需普通220V电源，利用被调介质自身能量，直接对蒸汽、热气、热油与气体等介质的温度实行自动调节和控制，亦可使用在防止对过热或热交换场合,该阀结构简单,操作方便,选用调温范围广、响应时间快、密封性能可靠,并可在运行中随意进行调节,因而广泛应用于化工、石油、食品、轻纺、宾馆与饭店等部门的热水供应。 产品特点： 本系列产品公称通径由20至200mm，公称压力有1.0、1.6、4.0、6.4MPa，使用温度范围由-20℃~350℃，接受信号为0~10mA.DC或4~20mA.DC来改变被调介质流量，使被控工艺参数保持在给定值，其中单座调节型适用于压差较小，介质粘度较大或稍有颗粒杂质场合。套筒调节型适用于压差较大场合。
二、零件材料：
阀体、阀盖：HT200、ZG230-450、ZG1Cr18Ni9Ti 三、技术参数：
公称通径DN(mm) （阀座直径dn） 20 25 32 40 50 65 80 100 125 150 200 (10) (12) (15) (20) 额定流量系数 直级 1.8 2.8 4.4 6.9 11 17.6 27.5 44 69 110 176 275 440 690 等百分比 1.6 2.5 4 6.3 10 16 25 40 63 100 160 250 400 630 额定行程(mm) 16 25 40 60 公称压力PN(MPa) 1.0 1.6 4.0 6.4 固有流量特性 直线、等百分比 固有可调比 50 允许泄漏量 单座 硬密封：IV级 软密封：VI级 套筒 硬密封：II级 软密封：VI级 工作温度t(℃) -20~200 -40~250 -40~450 -60~450 信号范围（mA.DC） 0~10 4~20 作用方式 电关式 电开式 使用环境温度（℃） 电动调节阀：-20~70℃ 使用环境湿度 电动调节阀：≤95% 电源电压 220V 50Hz 四、调节范围： 公称通径CN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 阀座直径DN(mm) 1.6 4.0 额定流量系数Kv 单座 5 7 11 20 30 48 75 120 190 300 480 760 1100 双座 12 22 33 53 83 132 209 330 528 836 1210 套筒 11 20 30 48 75 120 190 300 480 760 1100 额定行程（mm） 6 8 10 14 20 35 允许压差Mpa） 1.6 1.5 0.5 温度调节范围（℃） 10-20、20-40、30-50、40-50、50-60、60-70、70-80、80-100………180-200 调节精度（％） ±5 允许超载值（℃） 分别为上述温度调节范围上限加50 使用环境温度（℃） -40～±80 安装接头 G1 毛细管长度（m） 3、5 允许泄漏量 硬密封（1/h） 双座、套筒：5×10ˉ3×阀额定容量、单座：10ˉ4×阀额定容量 软密封（ml/min） 0.15 0.15 0.15 0.30 0.30 0.45 0.60 0.90 1.70 4.0 4.0 6.75 11.10 1、 主要参数见表一： 公称通径CN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 阀座直径DN(mm) 1.6 4.0 额定流量系数Kv 单座 5 7 11 20 30 48 75 120 190 300 480 760 1100 双座 12 22 33 53 83 132 209 330 528 836 1210 套筒 11 20 30 48 75 120 190 300 480 760 1100 额定行程（mm） 6 8 10 14 20 35 允许压差Mpa） 1.6 1.5 0.5 温度调节范围（℃） 0～70、50～120、100～170、150～220、200～270 调节精度（％） ±5 允许超载值（℃） 分别为上述温度调节范围上限加50 使用环境温度（℃） -40～±80 安装接头 G1 毛细管长度（m） 3、5 允许泄漏量 硬密封（1/h） 双座、套筒：5×10ˉ3×阀额定容量、单座：10ˉ4×阀额定容量 软密封（ml/min） 0.15 0.15 0.15 0.30 0.30 0.45 0.60 0.90 1.70 4.0 4.0 11.10 2、 外形尺寸与重量见表二 公称通径(DN) 15 20 25 32 40 50 65 80 100 125 150 200 250 H 500 540 580 640 700 750 820 950 1100 1280 T 235、430 430、630 630、1000 h 350 d 25 保护套直径 ф28 重量(kg) 8 10 13 15 18 30 35 60 75 85 110 150 3、 主要零件材料见表三 名称 材料 名称 材料 阀体 ZG230-Ni9Ti 、ZG1Cr18Ni9Ti 、ZG1Cr18Ni12Mo2Ti 平衡波纹管 1Cr18Ni9Ti 阀座 1Cr18Ni9Ti、Cr18Ni12Mo2Ti 安装接头 30、1Cr18Ni9Ti 阀芯 1Cr18Ni9Ti、Cr18Ni12Mo2Ti 温包 H62、1Cr18Ni9Ti 波纹管套 1Cr18Ni9Ti、Cr18Ni12Mo2Ti 毛细管 H62、1Cr18Ni9Ti 五、安装事项：
阀芯：ZG1Cr18Ni9Ti、司太莱合金堆焊增强聚四氟乙烯
填料：聚四氟乙烯、柔性石墨
推杆、衬套：2Cr13
垫片：橡胶石棉板、10、1Cr18Ni9Ti 石棉缠绕垫片
波纹管：1Cr18Ni9Ti
6.75
安装、使用与维护
（1）安装前应对管道进和严格除污，吹净焊渣等杂物，否则将严重损坏阀门。
（2）调温阀应垂直装在水平管道上，介质流向应与阀体上的箭头指向一致。

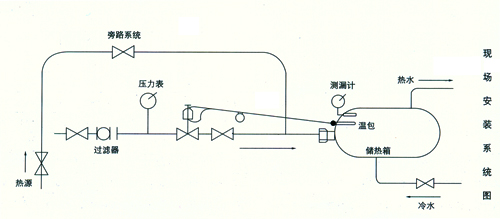

（3）为使自控系统或检修阀门时仍能连续运行，应设置旁通阀，阀前须装过滤器，压力表，在传感器附近装测温计，便于现场监视与温度设定。见下图：
（4）传感器须全部浸没在被控介质中，并处于水平或倾斜向上安装。
(1)安装前，检查整机零件是否缺损与松动，对管道应进行清洗，介质流向应与阀体上的箭头指向一致。
(2)尽量安装在振劝与撞击小的场所，阀自重量较大时，应有固定支撑架。安装场地应考虑到便于操作，又有利于维修。
(3)为使自控系统失灵或检修阀门时仍能连续运行，应设置旁路手动阀。检修与使用手动阀时，应先关闭阀前、后截止阀。
(4) 温包全部浸没在被调介质中，并处于水平或倾斜向上安装
(5)毛细管的弯曲半径不得小于75mm，安置在自然状态，严禁折叠或扭曲。
(6)为便于现场进行监视与温度设定，在阀前应设置压力表与在温包插入部位设置温度计，现场操作安装系统
订货须知：
一、①自力式电子温度调节阀产品名称与型号②自力式电子温度调节阀口径③自力式电子温度调节阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的自力式电子温度调节阀型号，请按自力式电子温度调节阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
