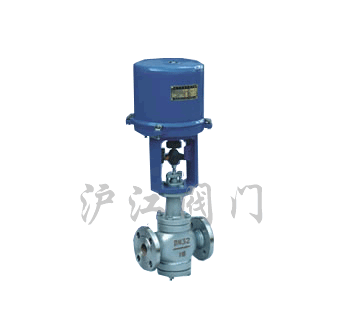

电子式电动调节阀
一、产品[电子式电动套筒调节阀]的详细资料：
产品型号：ZDSM型
产品名称：电子式电动套筒调节阀
产品特点：ZDSM系列直行程电动套筒调节阀，由套筒阀配用德国进口PS系列电动执行机构组成。电动执行机构内有伺服系统，无需另配伺服放大器，有输入控制信号（4－20mADC或1－5VDC）和单相电源即可控制运转，实现对压力、流量、温度、液位等参数的调节。采用平衡式阀塞结构，具有阀塞稳定性好、不易产生震动、噪声低敏感性小、允许使用压差大、连线简单等特点，广泛用于流量系数大，泄漏量要求比较严的电力、冶金、石油、化工、轻工等行业的工业自动控制系统中。
二、阀体：
形 式：直通套筒铸造阀
公称通径：25－300mm
公称压力：PM1.6 4.0 6.4MPa
连接形式：法兰式按JB78－59 JB79－59
材 料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
三、上阀盖：
常温型：-20℃－+200℃
散热型：-40℃－+450℃
压盖形式：螺栓压紧式
填料：V型聚四氟乙烯填料、柔性石墨、不锈钢波纹管
四、阀内组织：
阀芯形式：上导向单座套筒或双座套筒柱塞型阀芯

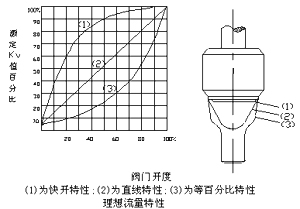

流量特性：等百分比特性，线性特性和快开特性
材料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
五、执行机构：
类型：可选PS、3810、ZAZ型（DN100以内）、DKZ型（DN100以上）系列电子式直行程执行机构。防爆型选用3810系列
技术参数和性能：请参阅对应的执行机构与阀门定位器说明书。
|
阀体材料 |
公称压力MPa |
介质工作温度℃ | |||||||||||||
|
< |
< |
< |
< |
< |
< |
< |
< |
< |
< |
< |
< |
< |
< | ||
|
120 |
200 |
250 |
300 |
350 |
400 |
425 |
450 |
475 |
500 |
525 |
550 |
575 |
600 | ||
|
最大工作压力MPa | |||||||||||||||
|
铸铁HT200 |
1.6 |
1.6 |
1.5 |
||||||||||||
|
铸钢ZG25 |
4.06.4 |
4.0 6.4 |
3.7 5.9 |
3.3 5.2 |
3.0 4.7 |
2.8 4.1 |
2.3 3.7 |
1.8 2.9 |
|||||||
|
不锈钢ZG1r18Ni9Ti |
4.06.4 |
4.0 6.4 |
3.0 4.4 |
2.7 4.2 |
2.4 4.0 |
2.1 3.8 |
1.9 3.5 |
1.7 3.4 |
1.4 3.2 |
1.1 2.9 |
0.8 2.6 | ||||
六、ZDSM型电动套筒调节阀规格参数表：
|
公称通径DN |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 | |
|
阀座直径dn (mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 | |
|
额定流量系数Kv |
10 |
20 |
25 |
40 |
63 |
100 |
155 |
250 |
370 |
580 |
900 |
1300 | |
|
行程mm |
16 |
25 |
40 |
60 |
100 | ||||||||
|
允许压差△MPa |
≤公称压力`MPa | ||||||||||||
|
基本误差% |
±2.5 | ||||||||||||
|
回差% |
2.5 | ||||||||||||
|
死区% |
1.0 | ||||||||||||
|
始终点偏差% |
±2.5 | ||||||||||||
|
额定行程偏差% |
2.5 | ||||||||||||
|
允许泄漏量Q |
Kv值的0.05% | ||||||||||||
|
可调范围 |
50:1 | ||||||||||||
|
配电动执行器型号 |
PSL |
PSL201 |
PSL202 |
PSL204 |
PSL208 |
PSL312 |
PSL325 | ||||||
|
3810L |
SA－08 |
381LSA－20 |
381LSB－30 |
381LSB－50 |
381LSC－65 |
381LSC－160 | |||||||
|
公称压力介质温度阀体材料 |
1.6MPa |
常温-20℃~＋200℃ 铸铁HT200 | |||||||||||
|
4.0MPa |
常温-40℃~＋200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti | ||||||||||||
|
中温- 40℃~＋450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti | |||||||||||||
|
6.4MPa |
常温-40℃~＋200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti | ||||||||||||
|
中温-40℃~＋450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti | |||||||||||||
七、安装尺寸：
|
公称通径DN（mm） |
L(mm) |
H1(mm) |
H(mm) |
Rmm | ||
|
PN(MPa) |
常温 |
中温 | ||||
|
1.6 |
6.4 | |||||
|
25 |
185 |
200 |
110 |
704 |
855 |
176 |
|
40 |
220 |
235 |
125 |
747 |
898 |
176 |
|
50 |
250 |
265 |
131 |
755 |
906 |
176 |
|
65 |
275 |
295 |
171 |
835 |
986 |
176 |
|
80 |
300 |
320 |
189 |
882 |
1033 |
176 |
|
100 |
350 |
400 |
208 |
920 |
1071 |
176 |
|
150 |
450 |
550 |
275 |
1117 |
1332 |
225 |
|
200 |
550 |
670 |
320 |
1310 |
1516 |
225 |
|
250 |
640 |
810 |
390 |
1420 |
1626 |
225 |
|
300 |
880 |
950 |
450 |
1520 |
1726 |
225 |
八、型号编制说明：
|
Z |
D |
S |
P |
40 |
P |
G |
|
自控阀门 |
执行机构类型： |
位移特征： |
阀门结构： |
公称压力： |
阀体材质： |
温度类型： |
|
D：表示PS系列 |
S：表示直行程 |
P：表示单座 |
16：表示1.6MP |
C：表示碳钢 |
G：表示中温型 常温省略 | |
|
R：表示3810系列 |
N：表示双座 |
40：表示4.0MP |
P：表示不锈钢铸铁省略 |
|||
|
H：表示DKZ系列 |
64：表示6.4MP |
|||||
|
C：表示ZAZ系列 |
订货须知：
一、①电子式电动调节阀产品名称与型号②电子式电动调节阀口径③电子式电动调节阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的电子式电动调节阀型号，请按电子式电动调节阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
