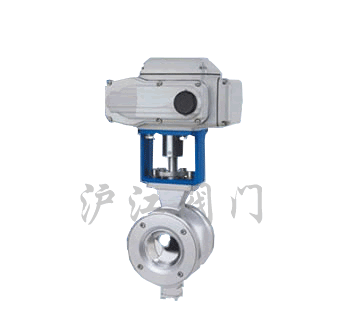

ZAJV型电动V型调节球阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案，阀门售前、售中、售后专业服务
销售热线：021-56622563 56084471
图文传真： 021-56084473

尺寸图

一、产品[电动V型调节球阀（法兰式、对夹式）]的详细资料：

产品型号：ZAJV型

产品名称：电动V型调节球阀（法兰式、对夹式）

产品特点：ZAJV电子式电动V型调节球阀，配用DTR系列电动执行机构，无需另配伺服放大器，有输入控制信号（4-20mADC或1-5ADC）及单相电源即可控制运转，公司实现对压力、流量、温度、液位等参数的调节。阀芯上开有V型切口，与硬密封阀座相对转动产生剪切力，可将纤维切断，防止卡死。具有流通能力，调节精度高，可调比大，密封性好，重量轻等特点。适用于除小口径，角型、三通连接外的大部分场合，是替代进口产品的最佳产品，特别适用于泥浆和含有纤维性介质，以及含有微小固体悬浮物介质的调节。广泛应用于造纸业、制糖、石油、化工、冶金等行业的工业过程自动控制系统中。

二、阀体：

公称通径；25-300mm
公称压力：PN1.6, 4.0, 6.4Mpa
连接形式：法兰式按JB/T79.2-94凹或按JB78-5P对夹式
法兰连接
材料：WCB ZG1Gr18Ni9Ti CF3M
填料：V型聚四氟乙烯填料,含浸聚四氟乙烯填料,石棉编织填料。耐高温碳纤维填料
温度：常温：-20℃~+120℃ 散热：+200℃~+450℃

三、阀内组件：

阀芯形式：V形缺口半球体
流量特性：等百分比特性。
球体阀杆2Cr13 1Cr18Ni9Ti oCr17Ni12Mo2(316L)
金属阀座材料：与阀杆材料相同，密封堆焊钴铬硬质合金，非金属阀材料，增强聚四氟乙烯。

四、执行机构：

类型：可选用PSQ系列、DTR、3810系列角行程执行机构。
防爆型选3810系列。

五、V形球阀规格参数表：

公称通径DN	25	32	40	50	65	80	100	125	150	200	250	300
流量系数（Kv）	25	40	63	100	160	250	350	680	990	1600	2500	4000
动作范围	0-90°
允许压差△P	小于公称压力（1.6MPa）
泄漏量Q	按API598标准测试无泄漏
环境温度℃	-20~60℃
基本误差	±2%
回差	±2%
死区	1%
可调范围	250:1
配用执行机构	PSQ101, 3810RSA-05DTR-05~10			PSQ201381RSC-30DTR-20～30			PSQ3013810RSC-50 DTR-40			PSQ701DTR-60

六、ZAJV电子式电动V型调节阀外形尺寸：

公称通径DN	L	DTR		H2	D1	Z-d
公称通径DN	L	H1	L1	H2	D1	Z-d
25	102	277	208	60	85	4-14
32	102	295	208	65	100	4-18
40	114	305	208	75	110	4-18
50	124	364	208	95	125	4-18
65	143	379	208	105	145	4-18
80	165	389	256	120	160	8-18
100	194	402	256	140	180	8-18
125	213	426	256	165	210	8-18
150	229	445	256	185	240	8-23
200	243	465	256	205	295	12-23
250	297	610	346	240	355	12-25
300	338	660	346	290	410	12-25

七、型号编制说明：

Z	D	J	V	9	11	F	16	P	G
自控阀门	执行机构类型	位移特征	阀门代号	传动形式	连接形式	密封面材料	公称压力	阀体材质	温度类型
	D：表示PS系列	J：表示角行程	Q：表示球阀	9：表示电动	41：表示法兰	F：表示四氟乙烯	16：表示1.6MPa	C：表示碳钢	G：表示中温型常温省略
	R：表示3810系列		D：表示碟阀	6：表示气动	11：表示丝扣	H：表示金属硬密封	25：表示2.5MPa	P：表示不锈钢
	A：表示DTR系列		V：表示V形球阀		71：表示对夹式		40：表示4.0Mpa
							64：表示6.4MPa

订货须知：

一、①ZAJV型电动V型调节球阀产品名称与型号②ZAJV型电动V型调节球阀口径③ZAJV型电动V型调节球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的ZAJV型电动V型调节球阀型号，请按ZAJV型电动V型调节球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
