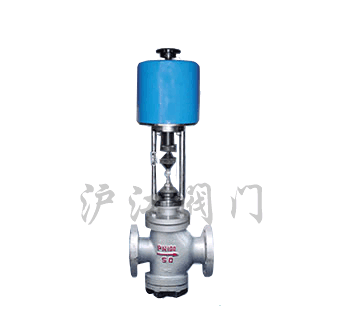

ZDSF电子式三通调节阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473

尺寸图


一、产品[电子式三通电动调节阀]的详细资料:

产品型号:ZDSF(H)型

产品名称:电子式三通电动调节阀

产品特点:ZDSF(H)型直行程分流、合流电动调节阀,由三通分流,合流阀门配用德国进口PS系列直行程电动执行机构组成。电动执行机构内有伺服系统,无需另配伺服放大器,有输入控制信号(4-20mADC或1-5VDC)及单相电源即可控制运转,实现对压力、流量、温度、液位等参数的调节,采用平衡式阀塞结构,具有阀塞稳定性好、不易产生震动、噪声低、允许使用压差大,连线简单等特点,调节阀广泛用于流量系数大,泄漏量要求比较严的电力、冶金、石油、化工、环保等行业的工业自动控制系统中。

二、阀体:

形式:三通双座铸造阀
公称通径:25-300mm
公称压力:PM1.6 4.0 6.4MPa
连接形式:法兰式按JB78-59 JB79-59
材料:HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti











三、上阀盖:

常 温 型:-20℃-+200℃
散 热 型:-40℃-+450℃
压盖形式:螺栓压紧式
填 料:V型聚四氟乙烯填料、柔性石墨、不锈钢波纹管

四、阀内组件:

阀芯形式:双导向双座套筒型阀芯
流量特性:等百分比特性,线性特性和快开特性
材料:1Cr18Ni9Ti 0Cr18Ni12Mo2Ti














五、执行机构:

类型:可选PS、3810、ZAZ型(DN100以内)、DKZ型(DN100以上)系列电子式直行程执行机构。防爆型选用3810系列
技术参数和性能:请参阅对应的执行机构与阀门定位器说明书。

六、主要零件材料及推荐使用温度范围:

阀体材料
公称压力MPa
介质工作温度
<
<
<
<
<
<
<
<
<
<
<
<
<
<
120
200
250
300
350
400
425
450
475
500
525
550
575
600
最大工作压力MPa
铸铁HT200
1.6
1.6
1.5
铸钢ZG25

4.0

6.4

4.0

6.4

3.7

5.9

3.3

5.2

3.0

4.7

2.8

4.1

2.3

3.7

1.8

2.9

不锈钢ZG1r18Ni9Ti

4.0

6.4

4.0

6.4

3.0

4.4

2.7

4.2

2.4

4.0

2.1

3.8

0

1.9

3.5

1.7

3.4

1.4

3.2

1.1

2.9

0.8

2.6

七、ZDSF(H)型直行程分(合)流电动调节阀规格参数表:

公称通径DN
25
32
40
50
65
80
100
125
150
200
250
300
阀座直径dn (mm)
25
32
40
50
65
80
100
125
150
200
250
300
额定流量系数Kv
合流
8.5
13
21
34
53
85
135
210
340
535
800
1280
分流
85
135
210
340
535
800
1280
行程mm
16
25
40
60
100
允许压差△MPa
≤公称压力MPa
基本误差%
±2.5
回差%
2.5
死区%
1.0
始终点偏差%
±2.5
额定行程偏差%
2.5
允许泄漏量Q
Kv值的0.05%
可调范围
30:1
配电动执行器型号
PSL
PSL201
PSL202
PSL204
PSL208
PSL312
PSL320

3810L

SA-08
381LSA-20
381LSB-30
381LSB-50
381LSC-65
381LSC-160
公称压力介质温度阀体材料
1.6MPa
常温-20℃~+200℃ 铸铁HT200
4.0MPa
常温-20℃~+200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
中温-40℃~+450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
6.4MPa
常温-20℃~+200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
中温-40℃~+450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti

八、ZDSH(F)型直行程电动三通合(分)流调节阀外型尺寸表:

公称通径DN
合流
分流
R
L
H
H1
L
H
H1
PN(MPa)
PN(MPa)
PN(MPa)
PN(MPa)
-
-
-
常温
中温
-
-
-
-
-
-
常温
中温
-
-
-
25
176
185
190
200
600
650
140
150
160
185
190
200
600
650
140
150
160
32
176
200
200
210
718
848
150
160
170
200
200
210
718
848
150
160
170
40
176
220
230
235
795
925
160
170
180
220
235
235
795
925
160
170
180
50
176
250
255
265
835
960
180
190
200
250
255
265
835
960
180
190
200
65
176
275
285
295
1067
1214
200
210
220
275
285
295
1067
1214
200
210
220
80
176
300
310
320
1080
1243
210
230
240
300
310
320
1102
1265
225
250
265
100
176
350
360
370
1094
1257
220
250
260
350
360
370
1131
1294
245
275
285
125
225
410
430
440
1292
1492
260
300
300
410
425
440
1329
1529
285
320
325
150
225
450
465
475
1321
1520
280
320
320
450
460
475
1358
1557
305
340
345
200
225
550
560
570
1400
1597
320
380
380
550
560
570
1445
1642
350
400
410
250
225
635
660
670
-
-
-
474
474
635
660
670
-
-
-
-
-
300
225
720
740
770
-
-
-
584
584
720
740
770
-
-
-
-
-



九、型号编制说明:

Z
D
S
F
40
P
G
自控阀门
执行机构类型:
位移特征:
阀门结构形式
公称压力:
阀体材质:
温度类型:
D:表示PS系列
S:表示直行程
F:表示分流阀
16:表示1..6MP
C:表示碳钢
G:表示中温型
R:表示3810系列
H:表示合流阀
40:表示4..0MP
P:表示不锈钢
常温省略
H:表示DKZ系列
64:表示6.4MP
铸铁省略
C:表示ZAZ系列

订货须知:

一、①ZDSF电子式三通调节阀产品名称与型号②ZDSF电子式三通调节阀口径③ZDSF电子式三通调节阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的ZDSF电子式三通调节阀型号,请按ZDSF电子式三通调节阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
感谢您访问我们的网站,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
