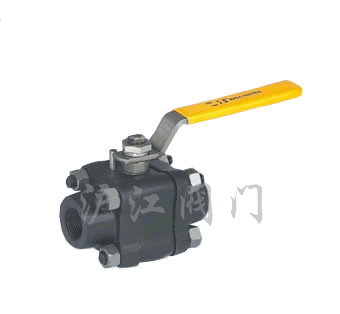

三锻式承插焊接球阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473

尺寸图


一、产品[三锻式承插焊接球阀]的详细资料:

产品型号:Q61N-160C

产品名称:三锻式承插焊接球阀

产品特点:应用规范公称压力:1.6-6.4MPa 适用温度范围:-20~232℃~350℃ 适用介质:水、油、气及某些腐蚀液体(W.O.G) 对焊标准(BW):GB12224·ANSIB16·25 三片式承插焊球阀,三片式球阀,承插焊球阀。



二、主要零件材料:

序号

零件名称

材质

不锈钢

碳钢

1

阀体

不锈钢CF8M

碳钢WCB

2

密封圈

聚四氟乙稀PTFE

聚四氟乙烯PTFE

3

阀盖

不锈钢CF8M

碳钢WCB

4

球体

不锈钢SS316

不锈钢SS304

5

阀杆

不锈钢SS316

不锈钢SS316

6

螺母

不锈钢SS304

FCD45

7

垫圈

不锈钢SS304

FCD45

8

手柄套

塑料

塑料

9

手柄

不锈钢SS304

不锈钢SS304

10

阀杆螺母

不锈钢SS304

B7

11

垫圈

不锈钢SS304

不锈钢SS304

12

填料压盖螺母

不锈钢SS304

FCD45

13

填料

聚四氟乙稀PTFE

聚四氟乙稀PTFE

14

止推垫圈

聚四氟乙稀PTFE

聚四氟乙稀PTFE

15

填料

聚四氟乙稀PTFE

聚四氟乙稀PTFE

16

螺栓

不锈钢SS304

B8

三、三锻式承插焊接球阀主要尺寸:

SIZE

1/4″

3/8″

1/2″

3/4″

1″

11/4″

11/2″

2″

21/2″

3″

4″

D

11.6

12.7

15

20

25

32

38

50

65

80

100

L

68

68

72

85

90

112

120

145

185

215

270

H

50

50

60

64

71

78

86

95

130

248

173

E

100

100

130

130

165

165

190

190

250

250

280

F

14.1

17.6

21.8

27.5

34.7

43.0

49.0

61.5

77.0

90.0

115.2

P

10

10

10

13

13

16

16

18

18

20

20

重量WT(g)

400

405

640

890

1160

2940

2940

4865

7000

107000

19350



订货须知:

1.产品型号与名称 2.公称通径DN 3.额定流量系数KV 4.公称压力和压差 5.阀体和阀内组件材料 6.流量特性 7.适用温度 8.电源电压和控制信号 9.是否带附件
