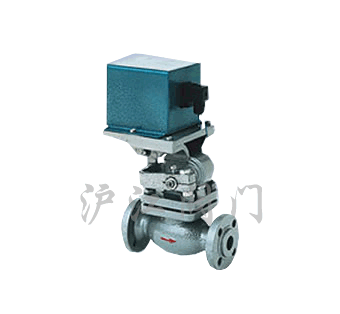

ZCZG先导直动高温电磁阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473


一、产品说明:

    先导直动型的电磁阀,其通用介质范围较广,可分别使用于水、轻油、重油、非腐蚀性气体及蒸汽等流体,如电站抽气管道疏水系统和蒸发器的排气系统中,主要是对管道中的介质进行双位自动调节和远程控制。

二、结构特点:

    耐高温:采用金属硬密封,提高了使用温度。介质流体温度可达425℃耐磨:选材合理,阀杯和导向套间巧妙地利用流体的润滑作用,减少磨损。采用杠杆原理保证线圈和阀体彻底隔离

三、结构原理:

    电磁阀电磁铁通电时,连杆被提升,带动转轴转动,副阀打开。由于副阀被开启,主阀阀杯上部的压力流体被排出,因此主阀阀杯下部的压力比上部高,这样下部的压力将主阀阀杯向上推开。主阀被打开后,上下压力相等,阀杯在电磁力、上下压力作用下,置于平衡状态,阀门开通。断电时在衔铁自重及返回弹簧作用下, 关下副阀,副阀关闭后,随之主阀阀杯上部的压力升高而将主阀阀杯压下,达到断流密封作用,阀门关闭。

四、技术参数 :

介质温度℃
ZCZG
≤250
ZCZH
≤400
公称压力(MPa)
ZCZG
2.5
ZCZH
4.0
工作压差(MPa)
ZCZG
0.1-2.5
ZCZH
0.1-4.0
公称通径(MPa)
15
20
25
32
40
50
65
80
100
功耗
130VA
480VA
电源电压
AC220V DC 24V 其余规格可作特殊订货
额定流量系数(KV)
3.8
7.4
10.3
18.8
25.7
41
58
85
154
泄漏量(ml/min)
按JB/T7352-94·F规定

五、ZCZG先导直动高温电磁阀安装尺寸:

DN
L
H
D
D1
D2
D3
b
f1
f
n-d
10
160
298
90
60
34
41
16
4
2
4-Ø14
15
160
298
95
65
39
45
16
4
2
4-Ø14
20
200
304
105
75
50
55
16
4
2
4-Ø14
25
200
304
115
85
57
65
16
4
2
4-Ø14
32
200
314
140
100
65
78
18
4
2
4-Ø18
40
260
460
150
110
75
85
18
4
3
4-Ø18
50
300
460
165
125
87
100
20
4
3
4-Ø18
65
290
433
185
145
109
120
22
4
3
8-Ø18
80
310
433
200
160
120
135
22
4
3
8-Ø18
100
350
461
235
190
149
160
24
4.5
3
8-Ø22

订货须知:

一、①ZCZG先导直动高温电磁阀产品名称与型号②ZCZG先导直动高温电磁阀口径③ZCZG先导直动高温电磁阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的ZCZG先导直动高温电磁阀型号,请按ZCZG先导直动高温电磁阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
