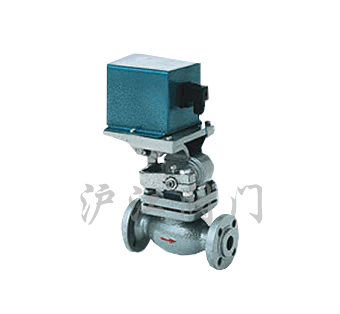

高温电磁阀
一、产品[高温电磁阀]的详细资料：
产品型号：ZCZG\ZCZH
产品名称：高温电磁阀
产品特点：本阀是先导直动型的电磁阀，其通用介质范围较广，可分别使用于水、轻油、重油、非腐蚀性气体及蒸汽等流体，如电站抽气管道疏水系统和蒸发器的排气系统中，主要是对管道中的介质进行双位自动调节和远程控制。高温磁阀价格,高温磁阀厂家,高温磁阀报价。
二、工作原理：
电磁铁通电后，连杆被提升，随着转轴开始转动，这运动作用于导阀而开主阀; 断电后，在衔铁自重及返回弹簧作用下，关上导阀，导阀关闭后，靠压差关闭主阀。

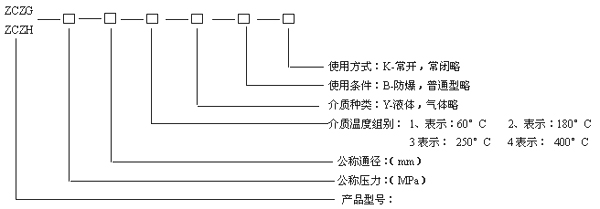

三、型号规格说明：
四、技术参数：
|
介质温度°C |
ZCZG |
≤250 | |||||||||
|
ZCZH |
≤400 | ||||||||||
|
公称压力（MPa） |
ZCZG |
2.5 | |||||||||
|
ZCZH |
4.0 | ||||||||||
|
工作压差（MPa） |
ZCZG |
0～2.5 | |||||||||
|
ZCZH |
0～4.0 | ||||||||||
|
公称通径（mm） |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 | |
|
功耗（VA） |
170VA |
480VA | |||||||||
|
电源电压 |
AC220V，其余规格可作特殊订货36V、24V、12V | ||||||||||
|
额定流量（KV） |
按JB/T7352-94规定 | ||||||||||
|
泄漏（ml/min） |
按JB/T7352-94.F规定 | ||||||||||
五、高温电磁阀安装尺寸：
|
DN |
L |
H |
D |
D1 |
D2 |
b |
f |
n-d |
|
10 |
160 |
298 |
90 |
60 |
41 |
14 |
2 |
4 -Φ14 |
|
15 |
160 |
298 |
95 |
65 |
45 |
14 |
2 |
4 -Φ14 |
|
20 |
200 |
304 |
105 |
75 |
55 |
16 |
2 |
4 -Φ14 |
|
25 |
200 |
304 |
115 |
85 |
65 |
16 |
2 |
4 -Φ14 |
|
32 |
200 |
314 |
140 |
100 |
78 |
18 |
2 |
4 -Φ14 |
|
40 |
160 |
460 |
150 |
110 |
85 |
18 |
3 |
4 -Φ18 |
|
50 |
300 |
460 |
165 |
125 |
100 |
20 |
3 |
4 -Φ18 |
|
65 |
340 |
433 |
180 |
145 |
120 |
22 |
3 |
8 -Φ18 |
|
80 |
380 |
433 |
200 |
160 |
135 |
22 |
3 |
8 -Φ18 |
|
100 |
430 |
461 |
235 |
190 |
160 |
24 |
3 |
8 -Φ22 |
订货须知：
一、①高温电磁阀产品名称与型号②高温电磁阀口径③高温电磁阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的高温电磁阀型号，请按高温电磁阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
