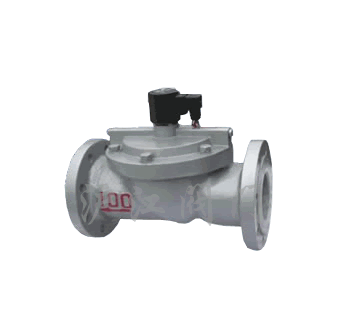

ZCS法兰电磁阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473

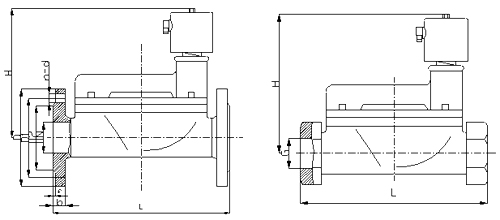

尺寸图


一、产品[水用电磁阀]的详细资料:

产品型号:ZCS

产品名称:水用电磁阀

产品特点:本阀选用于以水或液体为工作介质,可自动控制或远程控制水、油、液体等工作介质管路的通断。由于本阀采用橡胶密封,故对工作介质的清洁度大大减低,具有启闭迅速,可靠性高等优点。 水用电磁阀价格,水用电磁阀报价,水用电磁阀厂家。

二、型号规格说明:

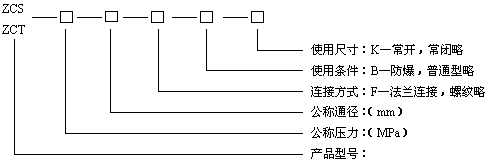

型号规格说明图

三、原理:

本阀为二次开阀的先导式电磁阀,其结构主要由导阀和主阀组成,主阀采用橡胶密封结构。常位时,活动铁芯封住导阀口,阀腔内压力平衡,主阀口封闭。当线圈通电时,产生电磁力将活动铁芯吸上,主阀腔内的介质自导阀口外泄,以至产生压力差,膜片或阀杯被迅速托起,主阀口开启,阀便呈通路了。当线圈断电,磁场消失,活动铁芯复位,封闭导阀口,导阀和主阀腔内压力平衡后,阀又呈关闭状态。

四、技术参数:

工作介质

水、粘度≤4°E油及其它非腐蚀性液体

介质温度°C

≤60

公称压力(Mpa)

1.0

工作压差(Mpa)

0.05~1.0

0.1~1.0

0.15~1.0

电源电压

AC200V,其余规格可作特殊订货(36V、12V、24V)

流量系数(Kv)

按JB/T7352-94规定

泄漏量(ml/min)

按JB/T7352-94.F规定

公称通径(mm)

10

15

20

25

32

40

50

65

80

100

125

150

200

250

300

功耗(VA)

17

30



五、ZCS法兰电磁阀安装尺寸:

公称通径

DN

内螺纹连接

-

法兰连接

外形尺寸

内螺纹

外形尺寸

法兰尺寸

H

L

G

H

L

D

D1

D2

b

f

n-d

15

112

80

1/2

- - - - - - - -

20

119

80

3/4

- - - - - - - -

25

130

90

1

130

60

115

85

65

16

3

4-Φ14

32

137

140

11/4

137

180

140

100

76

18

3

4-Φ18

40

152

156

11/2

152

200

150

110

84

18

3

4-Φ18

50

164

180

2

164

230

165

125

99

20

3

4-Φ18

65

- - -

222

290

185

145

118

20

3

4-Φ18

80

- - -

253

310

200

160

132

22

3

8-Φ18

100

- - -

260

350

220

180

156

24

3

8-Φ18

125

- - -

315

400

250

210

184

26

3

8-Φ18

150

- - -

350

480

285

240

211

26

3

8-Φ22

200

- - -

390

600

340

295

266

26

3

8-Φ22

250

- - -

430

730

395

350

319

28

3

12-Φ22

300

- - -

480

850

445

400

370

28

4

12-Φ22

订货须知:
一、①ZCS法兰电磁阀产品名称与型号②ZCS法兰电磁阀口径③ZCS法兰电磁阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的ZCS法兰电磁阀型号,请按ZCS法兰电磁阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
