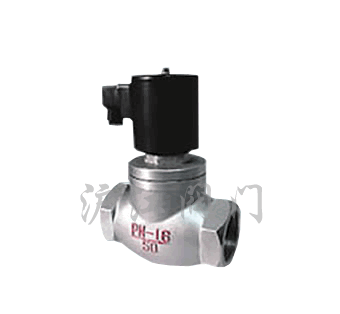

ZQDF蒸汽电磁阀
一、产品[蒸汽电磁阀]的详细资料:
产品型号：ZQDF
产品名称：蒸汽电磁阀
产品特点：ZQDF（Y）系列蒸汽（液用）电磁阀是工业过程自动化控制系统用的执行器，它在接受电控信号后能自动开启或关闭阀门，实现对管道中流体介质的通断或流量调节控制，从而对系统中温度、流量、压力等参数进行自动调节或远程控制。蒸汽电磁阀,电磁阀。
本系列电磁阀产品可广泛用于纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。ZQDF系列主要用于空气、蒸汽、媒气等气体介质的控制；ZQDF-Y系列电磁阀主要用于自来水、蒸馏水、冷冻盐水、电镀废液等液体介质，同时也用于粘度小于4°E的油类。
二、型号规格说明：
三、技术参数：
|
型号 参数 |
ZQDF-1 |
ZQDF-2 |
ZQDF-3 |
ZQDF-1Y |
ZQDF-2Y |
ZQDF-3Y | |||
|
公称压力（MPa） |
1.6 | ||||||||
|
工作压差（MPa） |
DN15-50 |
0～1.6 | |||||||
|
DN65-100 |
0.05～1.6 | ||||||||
|
介质种类 |
煤气、 空气等 |
饱和 蒸汽 |
过热蒸汽或高温气体 |
水油 液体 |
热水 |
高温 水、油 | |||
|
介质温度℃（mm） |
≤60 |
≤180 |
≤220 |
≤60 |
≤180 |
≤220 | |||
|
使用电压 |
AC220V其余规格可作特殊订货 | ||||||||
|
使用寿命 |
按JB/T7352-92规定 | ||||||||
|
泄漏量（ml/min） |
按JB/T7352-92·F规定 | ||||||||
|
功耗（VA） |
50 | ||||||||
四、ZQDF蒸汽电磁阀安装尺寸：
|
公称通径 DN |
内螺纹连接 |
法兰连接 | |||||||||
|
外形尺寸 |
内螺纹 |
外形尺寸 |
法兰尺寸 | ||||||||
|
H |
L |
G |
H |
L |
D |
D1 |
D2 |
b |
f |
n-d | |
|
15 |
153 |
92 |
1/2 |
153 |
130 |
96 |
65 |
46 |
14 |
2 |
4 -Φ14 |
|
20 |
153 |
92 |
3/4 |
153 |
150 |
105 |
75 |
56 |
16 |
2 |
4 -Φ14 |
|
25 |
153 |
110 |
1 |
153 |
160 |
115 |
85 |
65 |
16 |
3 |
4 -Φ14 |
|
32 |
176 |
120 |
11/4 |
176 |
180 |
140 |
100 |
76 |
18 |
3 |
4 -Φ18 |
|
40 |
176 |
140 |
11/2 |
176 |
200 |
150 |
110 |
84 |
18 |
3 |
4 -Φ18 |
|
50 |
192 |
162 |
2 |
192 |
230 |
165 |
125 |
99 |
20 |
3 |
4 -Φ18 |
|
65 |
- | - | - |
250 |
290 |
185 |
145 |
118 |
20 |
3 |
4 -Φ18 |
|
80 |
- | - | - |
260 |
310 |
200 |
160 |
132 |
20 |
3 |
8 -Φ18 |
|
100 |
- | - | - |
290 |
350 |
220 |
180 |
156 |
22 |
3 |
8 -Φ18 |
订货须知：
一、①ZQDF蒸汽电磁阀产品名称与型号②ZQDF蒸汽电磁阀口径③ZQDF蒸汽电磁阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的ZQDF蒸汽电磁阀型号，请按ZQDF蒸汽电磁阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
