首页 > 产品系列 > 电磁阀 > ZBSF不锈钢电磁阀

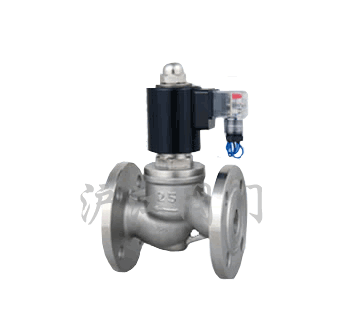

ZBSF不锈钢电磁阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473

尺寸图


一、产品[不锈钢电磁阀]的详细资料:

产品型号:ZBSF

产品名称:不锈钢电磁阀

产品特点:ZBSF系列全不锈钢电磁阀是工业过程自动化控制系统用执行器。它在接受电控信号后能自动开启或关闭,实现对管道中的液体介质的通断或流量调节控制。 本系列电磁阀可广泛地应用于纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。ZBSF-Y系列电磁阀主要用于腐蚀性液体、超净液体和食用液体等液体介质的控制。ZBSF系列电磁阀主要用于腐蚀气体、超净气体等气体介质的控制。 全不锈钢电磁阀,不锈钢电磁阀,电磁阀。

二、结构与工作原理:





   本阀为分步动作直接导式常闭电磁阀,线圈通电后衔铁先带动小阀开启,大阀在所形成的介质压差和电磁力的作用下而开启。线圈断电,衔铁部件复位,大小阀利用介质压力而紧密关闭。



三、型号规格说明:



型号规格说明图

四、技术参数:



工作介质

腐蚀性气体、超净流体、食用流体
ZBSF-1:气体用ZBSF-1Y:液体用
ZBSF-2:气体用ZBSF-2Y:液体用

介质温度°C

ZBSF-1(1Y): ≤60°C

ZBSF-2(2Y): ≤200°C

公称压差(MPa)

1.6

工作压差(MPa)

0~1.6

电源电压

AC220V其余规格可作特殊订货

使用寿命

按JB/T7352-94规定

额定流量系数(kv)

泄漏量(ml/min)

按JB/T7352-94.F规定

公称通径(mm)

10

15

20

25

32

40

50

功耗(VA)

40

50

五、ZBSF不锈钢电磁阀安装尺寸:



DN

L

H

D

D1

D2

b

f

n-d

10

130

153

90

60

41

14

3

4 -ф14

15

130

153

95

65

46

14

3

4 -ф14

20

150

153

105

75

56

16

3

4 -ф14

25

160

153

115

85

65

16

3

4 -ф14

32

180

176

140

100

76

18

3

4 -ф18

40

200

176

150

110

84

18

3

4 -ф18

50

230

192

165

125

99

20

3

4 -ф18



订货须知:

一、①ZBSF不锈钢电磁阀产品名称与型号②ZBSF不锈钢电磁阀口径③ZBSF不锈钢电磁阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的ZBSF不锈钢电磁阀型号,请按ZBSF不锈钢电磁阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
感谢您访问我们的网站,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。

订货须知:

一、①ZBSF系列全不锈钢电磁阀产品名称与型号②ZBSF系列全不锈钢电磁阀口径③ZBSF系列全不锈钢电磁阀是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定公司的ZBSF系列全不锈钢电磁阀型号,请按ZBSF系列全不锈钢电磁阀型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
感谢您访问我们的网站,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
