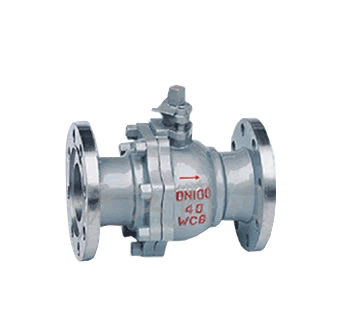

天燃气球阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473

尺寸图


一、产品[球阀]的详细资料:

产品型号:Q41F

产品名称:天燃气球阀

二、产品特点:

  天燃气球阀采用成形聚四氟乙烯填料,适用于大多数高中压燃气输送场合,手柄操作力矩平稳,O形密封圈用来防止外部杂质进入阀门内部。并保持阀门长期密封性能,大于DN150的球阀采用蜗轮驱动。球阀价格,球阀报价,球阀厂家。

三、主要设计参数:

设计、制造:GB/T12237-89
法兰连接:JB/T79-94、GB9113-2000
结构长度:GB12221-89
公称通径:DN15~DN150mm
公称压力:PN1.6、2.5、4.0MP。

四、主要性能参数:

公称压力

壳体试验

密封试验

适用介质

适宜温度

1.6

2.4

1.76

液化气、天然气等

-40~+80℃

2.5

3.75

2.75

4.0

6.0

4.4



五、主要零件材料:

阀体、阀盖

阀杆、球体

密封面

填料

WCB/不锈钢

不锈钢

不锈钢和聚四氟乙烯

聚四氟乙烯

六、天燃气球阀主要外形尺寸:

公称通径、
DN(mm)

Q41F-25型主要连接尺寸和外形尺寸(mm)

重量
(kg)

L

D

D1

D2

Z-фd

H

b

f

Do

15

130

95

65

45

4-14

103

16

2

100

3

20

140

105

75

55

4-14

112

16

2

160

4

25

150

115

85

65

4-14

123

16

2

160

5

32

165

135

100

78

4-18

150

18

3

250

8

40

180

145

110

85

4-18

156

18

3

250

11

50

200

160

125

100

4-18

172

20

3

350

14

65

220

180

145

120

8-18

197

22

3

350

20

80

250

195

160

135

8-18

222

22

3

450

28

100

320

230

190

160

8-23

253

24

4

450

36

125

400

270

220

188

8-25

286

28

4

600

62

150

400

300

250

218

8-25

275

30

4

800

80

注:不锈钢球阀尚有生产,Q41F-16(25/40)P DN15~150mm,尺寸同上表。

订货须知:

1.产品型号与名称 2.公称通径DN 3.额定流量系数KV 4.公称压力和压差 5.阀体和阀内组件材料 6.流量特性 7.适用温度 8.电源电压和控制信号 9.是否带附件
