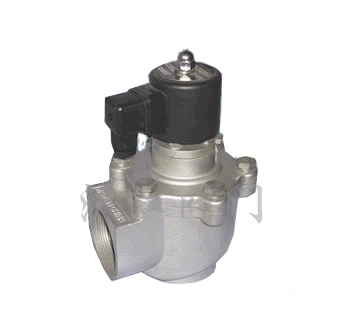

MDFZ直角式脉冲电磁阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473

尺寸图形


一、产品[直角式脉冲电磁阀]的详细资料:

产品型号:MDFZ

产品名称:直角式脉冲电磁阀

产品特点:性能特点德国技术性能可靠特制线圈寿命超长响应迅速启闭灵活精密压铸外观精美直角式脉冲电磁阀,脉冲电磁阀,直角式电磁阀。

二、应用范围:

MDF系列直角式脉冲电磁阀是一种专为布袋式除尘器配套使用而设计的专用电磁阀,它是脉冲袋式除尘器清灰喷吹系统的压缩空气“开关”,受脉冲喷吹控制仪输出信号的控制,对滤袋逐排(室)喷吹清灰,使除尘器的阻力保持在设定的范围之内,以保证除尘器的处理能力和收尘效率,达到抖动布袋去尘目的。

三、主要技术参数:

型号规格:DN20~DN80
适用介质:气体
介质温度:0~+60℃
阀体材质:铝合金
控制方式:常闭
电源电压:DC24V、AC220V(其他定制)
工作电流:0.8A、0.23A
工作压力:0.4-0.6Mpa

四、工作原理:

膜片把脉冲电磁阀分成前、后二个气室,当接通压缩空气时,压缩空气通过节流孔进入后气室,此时后气室压力将膜片紧贴阀的输出口,脉冲电磁阀处于“关闭”状态;脉冲喷吹控制仪的电信号使脉冲电磁阀动铁芯上移,阀后气室放气孔打开,后气室迅速失压,膜片上移,压缩空气通过阀输出口喷吹,脉冲电磁阀处于“开启”状态;脉冲喷吹控制仪电信号消失,脉冲电磁阀动铁芯复位,后气室放气孔关闭,后气室压力升高使膜片紧贴阀的输出口,脉冲电磁阀又处于“关闭”状态。

五、MDFZ直角式脉冲电磁阀安装尺寸:

型号

接口

宽度

A

B

公制

螺纹

MDFZ20

20mm

G3/4”

80

88

128

MDFZ25

25mm

G1”

96

108

136

MDFZ40

40mm

G3/2”

112

131

180

MDFZ50

50mm

G2”

160

180

206

MDFZ65

65mm

G5/2”

188

204

226

MDFZ80

80mm

G3”

200

220

250



订货须知:

一、①MDFZ直角式脉冲电磁阀产品名称与型号②MDFZ直角式脉冲电磁阀口径③MDFZ直角式脉冲电磁阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的MDFZ直角式脉冲电磁阀型号,请按MDFZ直角式脉冲电磁阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
