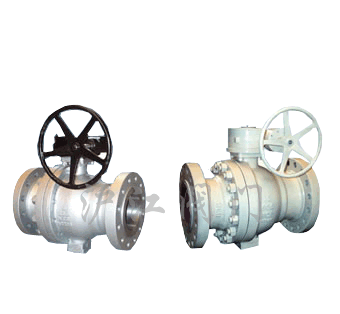

固定球阀
一、产品[长输管线固定球阀]的详细资料：
产品型号：Q347N
产品名称：长输管线固定球阀
产品特点：长输管线球阀价格,长输管线球阀报价,长输管线球阀厂家。
二、主要零部件材质：
|
序号 |
零件名称 |
材质 |
序号 |
零件名称 |
材质 | ||
|
GB |
ASTM |
GB |
ASTM | ||||
|
1 |
阀体 |
WCB、A105 |
A182 F316 |
10 |
滑动轴承 |
不锈钢+PTFE |
316+TPFE |
|
2 |
弹簧 |
60Si2Mn |
316 |
11 |
球体 |
A105+镀镍磷 |
A182 F316 |
|
3 |
密封圈 |
增强聚四氟乙烯 |
12 |
阀座 |
A105+镀镍磷 |
316 | |
|
4 |
垫片 |
柔性石墨+不锈钢 |
柔性石墨+316 |
13 |
螺柱 |
35CrMoA |
316 |
|
5 |
排污螺塞 |
25 |
316 |
14 |
螺母 |
35 |
316 |
|
6 |
O型密封圈 |
橡胶 |
橡胶 |
15 |
压套 |
A105 |
316 |
|
7 |
底盖 |
A105 |
316 |
16 |
填料 |
PTFE |
PTFE |
|
8 |
螺钉 |
35 |
316 |
17 |
填料压盖 |
WCB |
A216-WCB |
|
9 |
阀杆 |
2Cr13+镀镍磷 |
316 |
18 |
键 |
45 |
316 |
三、长输管线固定球阀主要性能及规范：
|
公称压力PN（MPa） |
最高使用压力力 |
试验压力（MPa） |
压力级 |
最高使用压力 |
试验压力（MPa） | ||||
|
壳体 |
高压液密封 |
低压液密封 |
壳体 |
高压液密封 |
低压液密封 | ||||
|
1.6 |
1.6 |
2.4 |
1.76 |
0.6 |
CLASS150 |
1.94 |
2.94 |
2.16 |
0.6 |
|
2.5 |
2.5 |
3.75 |
2.75 |
CLASS300 |
5.1 |
7.67 |
2.62 | ||
|
4.0 |
4.0 |
6.0 |
4.4 |
CLASS600 |
10.2 |
15.3 |
11.23 | ||
|
6.4 |
6.4 |
9.6 |
7 |
CLASS900 |
15.1 |
23 |
16.85 | ||
|
10.0 |
10.0 |
15 |
11 |
CLASS1500 |
25.1 |
37.5 |
27.5 | ||
|
适用规范 |
结构长度 |
GB12221 ANSI B16.10 | |||||||
|
法兰尺寸按 |
JB79-59 GB9113 HG20592-97 ABSI B16.5 | ||||||||
|
焊接标准按 |
GB12224-89 ANSI B16.25 | ||||||||
|
检验试验按 |
JB/T 9092-99 API 598 | ||||||||
|
适用工况 |
适用介质 |
天然气、液化气、石油等介质 | |||||||
|
适用温度 |
-28~≤150℃ | ||||||||
|
驱动方式 |
蜗轮传动、气动、电动、气液联动等 | ||||||||
注：长输管线球阀结构尺寸等同于固定球阀。
订货须知：
1.产品型号与名称 2.公称通径DN 3.额定流量系数KV 4.公称压力和压差 5.阀体和阀内组件材料 6.流量特性 7.适用温度 8.电源电压和控制信号 9.是否带附件
