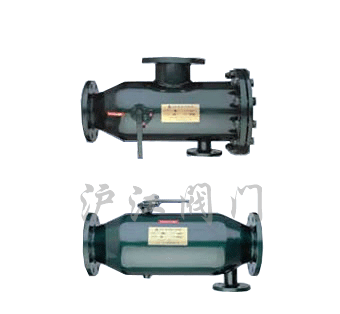

ZPG-A/B自动排渣过滤器

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案，阀门售前、售中、售后专业服务
销售热线：021-56622563 56084471
图文传真： 021-56084473

尺寸图

一、产品[过滤器]的详细资料：

产品型号：ZPG-A/B自动排渣

产品名称：过滤器

产品特点：ZPG型自动排污过滤器广泛应用供热蒸汽、空气、水等工业冷却过滤器的工艺过程。它具有自动反向冲洗功能。即排除网内的杂质。适用于大中型热交换器、汽水等设备定期排除渣。ZPG-A/B自动排渣过滤器,自动排渣过滤器,过滤器。

二、特点：

1、能自动冲洗。排污快速．不需拆卸滤网，提高工作效率。
2、流通面积大。压力损失小，抗污性强。使用寿命长。
3、结构形式："A"表示直通式“8”表示直角式，安装方便。

三、主要零件部件材料表：

要主零件部件材料表	PnrtS 零件名称	Materials 材料
	Body 阀体	CarbonmeelStaiiilessSteeI 碳钢、不锈钢
	Gauze Filter Cap 滤网盖	Cartmn．steelStainlessSteel 碳钢、不锈钢
	Filter Core Net 滤芯网	Stainless Steel 不锈钢
	Gasket 垫片	Metal graphite 金属石墨

四、ZPG-A/B自动排渣过滤器技术参数表：

Type型号 Nominal Pressure edPa) 公称压力	Connection 连接方式	Max.Allowable TMP(℃) 最高允许温度	Nomillal DiaITlelet (DN) 公称通径	Extemal dimensions(mm) 外形尺寸			Type型号 Nominal Pressure(MPa) 公称压力	Nominal diameter (DN) 公称通径	External Dimensions(mm) 外形尺寸				Blowdown Outlet Flang 排污出口端法兰
Type型号 Nominal Pressure edPa) 公称压力	Connection 连接方式	Max.Allowable TMP(℃) 最高允许温度	Nomillal DiaITlelet (DN) 公称通径	L	L1	H1	Type型号 Nominal Pressure(MPa) 公称压力	Nominal diameter (DN) 公称通径	L	L1	H1	H2	Blowdown Outlet Flang 排污出口端法兰
ZPG—A PN一1.6 PN一2.5	Hange 法兰	350	50	370	240	100	ZPG—B PN一1.6 PN一2.5	50	390	190	1 30	130	25
			65	370	240	125		65	395	200	130	130	25
			80	450	340	145		80	490	260	150	150	40
			100	480	340	1 80		100	515	300	180	180	40
			125	590	380	205		125	620	320	220	220	50
			150	670	410	235		150	710	380	240	225	50
			200	750	580	290		200	830	400	270	290	80
			250	850	660	335		250	950	500	320	335	80
			300	1 100	780	385		300	1190	650	360	385	100
			350	1200	890	460		350	1290	680	420	460	100
			400	1300	1050	490		400	1410	720	480	490	125
			450	1540	1 150	510		450	1690	870	510	510	125
			500	1700	1300	590		500	1900	990	560	590	125

订货须知：

一、①ZPG-A/B自动排渣过滤器产品名称与型号②ZPG-A/B自动排渣过滤器口径③ZPG-A/B自动排渣过滤器是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的ZPG-A/B自动排渣过滤器型号，请按ZPG-A/B自动排渣过滤器型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
