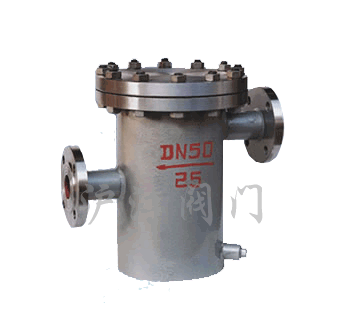

桶型篮式过滤器

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案，阀门售前、售中、售后专业服务
销售热线：021-56622563 56084471
图文传真： 021-56084473

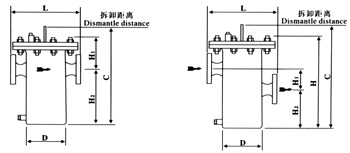

尺寸图

一、产品[过滤器]的详细资料：

产品型号：TDG桶型吊篮式

产品名称：过滤器

产品特点：TDG桶形吊篮式过滤器适用于蒸汽、空气、煤油、水等配管中排掉锈渣及异物，用于保护阀门及设备。TDG桶型吊篮式过滤器,吊篮式过滤器,过滤器。

二、特点：

1、标准不锈钢过滤网孔径为Ф3—6。其孔径数目可供选择。
2、可选项压力表连接。盖上有凸合面钻螺纹孔以便安装压力表。
3、流通面积大、故压力损失小，安装容易维修方便。
4、A型表示平衡式，B型表示高进低出。

三、主要零件部件材料表：

要主零件部件材料表	Parts 零件名称	Materials 材料
	Body 阀体	CarbonsteelStainlessSteeJ 碳钢、不锈钢
	Gauze Filter Cap 滤网盖	CarbonsteelStainlessSteeJ 碳钢、不锈钢
	Filter Core Net 滤芯网	Stainless Steel 不锈钢
	Gasker 垫片	Metal graphite 金属石墨

四、桶型篮式过滤器技术参数表：

Nominal Diameter (DN) 公称通径	Connection 连接方式	Nominal Pressure (MPa) 公称压力	Max．Allowable TMP(℃) 最高允许温度	TDG—B External Dimensions(mm) 外形尺寸					TDG—B External Dimensions(mm) 外形尺寸
Nominal Diameter (DN) 公称通径	Connection 连接方式	Nominal Pressure (MPa) 公称压力	Max．Allowable TMP(℃) 最高允许温度	L	H2	H1	D	C	L	H2	H1	H	D	C
25	Flange 法兰	PN一1.6 PN一2.5 PN一4.0 PN一6.4	350	215	1 65	1 05	76	470	21 5	1 10	70	270	76	470
32				230	1 65	1 05	76	470	230	1 1 5	75	280	76	470
40				270	1 75	130	108	560	270	1 20	1 00	305	108	560
50				270	1 75	1 30	1 14	560	270	120	1 00	305	1 1 4	560
65				330	21 0	1 45	1 40	71 0	330	1 55	1 1 5	355	140	71 0
80				340	255	1 50	1 59	790	340	1 75	135	405	1 59	790
1 00				430	300	1 75	21 9	820	430	21 5	185	475	21 9	820
1 25				480	355	1 90	273	880	480	265	1 95	545	273	880
1 50				500	425	21 0	273	-	500	315	225	635	273	-
200				560	525	260	325	-	560	380	275	785	325	-
250				660	630	305	426	-	660	470	320	935	426	-
300				750	830	365	478	-	750	630	360	1195	478	-

订货须知：

一、①桶型篮式过滤器产品名称与型号②桶型篮式过滤器口径③桶型篮式过滤器是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的桶型篮式过滤器型号，请按桶型篮式过滤器型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
