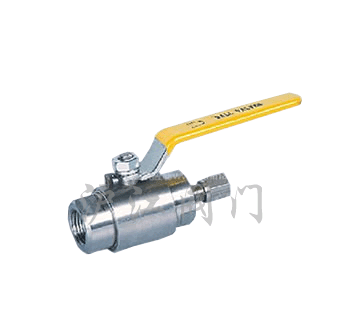

气源球阀
一、产品[汽源球阀]的详细资料：
产品型号：QG.Y1
产品名称：汽源球阀
产品特点：汽源球阀,QG.Y1汽源球阀,QG.Y1卡套式球阀
汽源球阀的详细资料：汽源球阀,QG.Y1汽源球阀,QG.Y1卡套式球阀
二、主要性能规范及主要零件材料：
|
型号 |
名称 |
公称压力 |
强度试验压力 |
密封试验压力 |
主要材料 |
适用温度（℃） | ||||
|
阀体 |
阀座 |
球 |
阀杆 |
填料 | ||||||
|
QG·Y1 |
气源球阀 |
1.0 |
1.5PN |
1.1PN |
H62 |
耐酸钢 |
聚四氟乙烯PTFE |
常温 | ||
|
QY-1 |
气动管路球阀 | |||||||||
|
QY-2 | ||||||||||
|
QY-3 | ||||||||||
|
QG·Y1 |
卡套式球阀 |
2.5 |
碳钢耐酸钢 |
耐酸钢 |
聚四氟乙烯PTFE |
-20~200 | ||||
|
QH J·Y1 | ||||||||||
|
QG·Y1 |
取压球阀 | |||||||||
|
QH J·AY1 | ||||||||||
|
QG·M1 |
压力表球阀 | |||||||||
|
QH J·M1 | ||||||||||
|
Q11SA |
内螺纹球阀 |
柔性石墨 |
-40~150 | |||||||
|
Q91SA |
异径球阀 | |||||||||
三、汽源球阀主要尺寸：
|
型号 |
名称 |
公称通径DN（mm） |
配管通径Do（mm） |
结构长度L（mm） |
|
QG·Y1 |
气源球阀 |
1、6 |
6、8 |
90 |
|
QY-1 |
气动管路球阀 |
- |
6、8、10 |
66、68、80 |
|
QY-2 |
气动管路球阀 |
- |
6、8、10 |
65、66、67 |
|
QY-3 |
气动管路球阀 |
- |
6、8、10 |
65、66、67 |
|
QG·Y1 |
卡套式球阀 |
10 |
12、14 |
130 |
|
QH J·Y1 |
卡套式球阀 |
10、15 |
12、14、18 |
130 |
|
QG·Y1 |
取压球阀 |
10 |
12、14 |
105 |
|
QH J·AY1 |
取压球阀 |
10、15 |
12、14、18 |
105 |
|
QG·M1 |
压力表球阀 |
10 |
- |
145 |
|
QH J·M1 |
压力表球阀 |
3 |
- |
145 |
|
Q11SA |
内螺纹球阀 |
10、15 |
- |
68 |
|
Q91SA |
异径球阀 |
10 |
14 |
100 |
订货须知：
1.产品型号与名称 2.公称通径DN 3.额定流量系数KV 4.公称压力和压差 5.阀体和阀内组件材料 6.流量特性 7.适用温度 8.电源电压和控制信号 9.是否带附件
