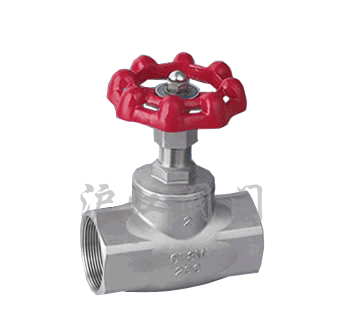

内螺纹截止阀
一、产品概述：
产品型号：J11T-16型
产品名称：内螺纹截止阀
产品特点：本阀应用于工作温度≤200℃的水、蒸汽介质的管路上，作启闭用。内螺纹截止阀价格,内螺纹截止阀厂家,内螺纹截止阀报价。
二、性能规范：
|
型号 |
公称压力 |
试验压力 |
工作温度 |
适用介质 | |
|
强度（水） |
密封（水） | ||||
|
J11T-16 |
1.6 |
2.4 |
1.8 |
≤200 |
蒸汽、水 |
三、主要零材料：
|
零件名称 |
材料 |
|
阀体、阀盖 |
灰铸铁 |
|
阀杆 |
碳钢 |
|
密封圈 |
黄铜 |
|
手轮 |
灰铸钢 |

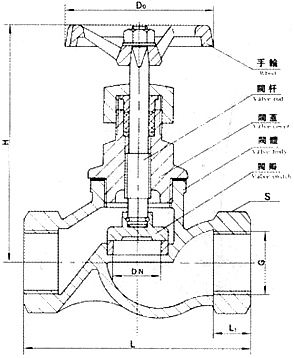

四、内螺纹截止阀外形尺寸和连接尺寸：
|
型号 |
公称通径 |
管螺纹 |
尺寸 |
重量 | ||||
|
L |
L1 |
S |
H |
Do | ||||
|
J11T-16 |
15 |
1/2″ |
190 |
14 |
30 |
109 |
60 |
0.65 |
|
20 |
3/4″ |
100 |
18 |
36 |
109 |
60 |
0.83 | |
|
25 |
1″ |
120 |
18 |
46 |
125 |
75 |
1.5 | |
|
32 |
11 4″ |
140 |
20 |
55 |
128 |
75 |
1.89 | |
|
40 |
41 2″ |
170 |
22 |
62 |
145 |
100 |
2.4 | |
|
50 |
2″ |
200 |
24 |
75 |
155 |
120 |
3.4 | |
产品引用标准：
螺纹可按BSPT、BSP、NPT、DIN259/2999生产
主要性能规范：
公称压力：PN≤1.6Mpa 适用介质：水、油、酸 适用温度：T≤180℃
产品结构特点：
硅溶胶精密铸造不锈钢阀体、阀盖
适用于水、油、汽及某些腐蚀性流体介质
常温额定工作压力为200PSI（1.6Mpa）

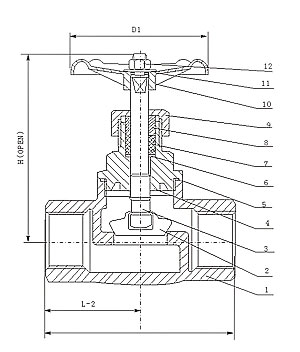

五、主要零件的材料说明：
|
ITEM |
部件 |
材质 |
|
1 |
阀体 |
CF8/CF8M |
|
2 |
闸瓣 |
304/106 |
|
3 |
阀杆 |
316 |
|
4 |
阀盖 |
CF8/CF8M |
|
5 |
密封垫 |
PTFE |
|
6 |
平垫 |
304/106 |
|
7 |
填料 |
PTFE |
|
8 |
压环 |
304/106 |
|
9 |
压盖 |
CF8/CF8M |
|
10 |
手轮 |
ALUMNUM ALLOY |
|
11 |
铭牌 |
ALUMNUM ALLOY |
|
12 |
螺母 |
304 |
六、内螺纹截止阀主要外形尺寸：
|
SIZE |
d |
L |
D1 |
H |
Cv FACTORY |
|
1/2 |
15 |
66 |
70 |
100 |
3.8 |
|
3/4 |
20 |
80 |
70 |
106 |
7.0 |
|
1 |
25 |
90 |
80 |
118 |
11.0 |
|
1-1/4 |
32 |
105 |
100 |
134 |
21.0 |
|
1-1/2 |
40 |
120 |
100 |
152 |
29.0 |
|
2 |
50 |
141 |
110 |
172 |
50.0 |
订货须知：
一、①内螺纹截止阀产品名称与型号②内螺纹截止阀口径③内螺纹截止阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的内螺纹截止阀型号，请按内螺纹截止阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
