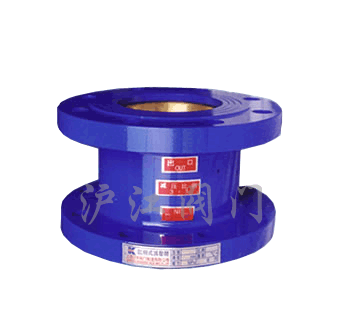

YB43X固定比例式减压阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473

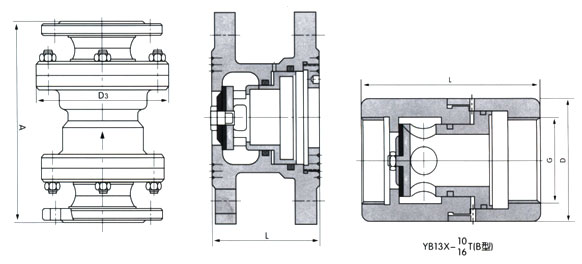

尺寸图


一、产品[固定比比例式减压阀]的详细资料:

产品型号:YB43X

产品名称:固定比比例式减压阀

产品特点:固定比比例式减压阀,比例式减压阀,减压阀



二、YB43X固定比例式减压阀外形尺寸:

公称通径
DN lmml

A

D3

25

232

115/125

32

246

140/150

40

256

150/155

50

270

165/175

65

306

185/200

80

320

210/230

100

340

240/265

125

400

275/300

150

429

310/350

200

358

355/400

三、YB43X固定比例式减压阀外形尺寸:

型号

公称压力PN(MPa)

公称通径
DN(mm)

L

YB43X-10T
(B型)

1.0

50

85

65

102

80

122

100

140

125

160

150

178

200

230

YB43x-16T
(B型)

1.6

50

85

65

102

80

122

100

140

125

160

150

178

200

230

四、YB43X固定比例式减压阀外形尺寸:

公称通径

尺 寸(mm)

DN Imm)

C

L

D

15

1/2″

80

50

20

3/4″

80

50

25

1″

90

54

32

11/4″

100

60

40

11/2″

110

68

50

2″

120

80

订货须知:

一、①YB43X固定比例式减压阀产品名称与型号②YB43X固定比例式减压阀口径③YB43X固定比例式减压阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的YB43X固定比例式减压阀型号,请按YB43X固定比例式减压阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
