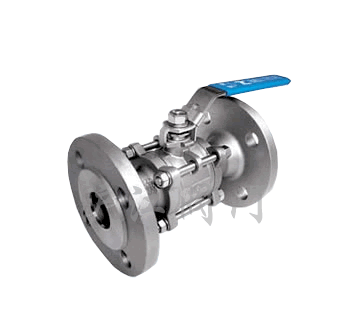

不锈钢三片式法兰球阀
一、产品[不锈钢三片式法兰球阀]的详细资料：
产品型号：3PCQ41F-16P
产品名称：不锈钢三片式法兰球阀
产品特点：应用规范公称压力：1.6-6.4MPa 适用温度范围：-20~232℃~350℃ 适用介质：水、油、气及某些腐蚀性液体三片式法兰球阀,三片式球阀,法兰球阀。
二、主要零件材料：
|
序号NO |
零件名称 |
材质 | |
|
不锈钢 |
碳钢 | ||
|
1 |
螺栓 |
不锈钢SS304 |
碳钢 |
|
2 |
弹簧垫圈 |
不锈钢SS304 |
不锈钢SS304 |
|
3 |
螺母 |
不锈钢SS304 |
碳钢 |
|
4 |
阀盖 |
不锈钢CF8/CF8M |
碳钢WCB |
|
5 |
阀体 |
不锈钢CF8/CF8M |
碳钢WCB |
|
6 |
球 |
不锈钢CF8 |
不锈钢CF8 |
|
7 |
密封圈 |
聚四氟乙稀PTFE |
聚四氟乙稀PTFE |
|
8 |
阀杆 |
不锈钢SS316 |
不锈钢SS304 |
|
9 |
填料 |
聚四氟乙稀PTFE |
聚四氟乙稀PTFE |
|
10 |
压紧螺母 |
不锈钢SS304 |
不锈钢SS304 |
|
11 |
弹簧垫圈 |
不锈钢SS304 |
不锈钢SS304 |
|
12 |
螺母 |
不锈钢SS304 |
不锈钢SS304 |
|
13 |
手柄 |
不锈钢SS304 |
不锈钢SS304 |
三、不锈钢三片式法兰球阀主要尺寸：
|
SIZE |
1/2″ |
3/4″ |
1″ |
1 1/4″ |
1 1/2″ |
2″ |
2 1/2″ |
3″ |
4″ |
|
d |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
76 |
100 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
|
D |
95 |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
230 |
|
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
190 |
|
D2 |
45 |
55 |
65 |
78 |
85 |
100 |
120 |
135 |
160 |
|
b |
14 |
16 |
16 |
18 |
18 |
20 |
22 |
24 |
24 |
|
f |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
3 |
3 |
|
H |
75 |
95 |
90 |
110 |
130 |
140 |
140 |
180 |
250 |
|
W |
130 |
140 |
140 |
170 |
200 |
220 |
220 |
350 |
550 |
|
n-do |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
订货须知：
1.产品型号与名称 2.公称通径DN 3.额定流量系数KV 4.公称压力和压差 5.阀体和阀内组件材料 6.流量特性 7.适用温度 8.电源电压和控制信号 9.是否带附件
