首页 > 产品系列 > 安全阀 > A37H双联安全阀

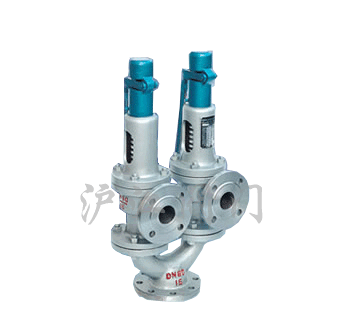

A37H双联安全阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473

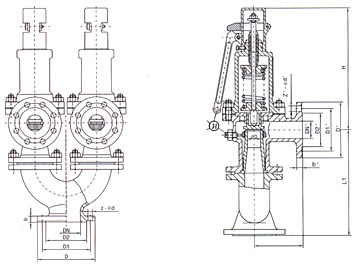

尺寸图


一、产品[双联式安全阀]的蟻E缸柿希

产品型号:A37H-25(16C/40)

产品名称:双联式安全阀

产品特点:双联式安全阀,安全阀本阀门适用于工作工作温度≤350℃的蒸汽,空气等介质的设备和管路上,当设备和管路内压力超过允喧虻时,阀门自动开启,继而全量排放,当压力降低到规定值时,阀门自动关闭,保证设备和管路的安全运行。



二、说明:

该阀门是在一个Y型接头上装设两个同样型号规格安全阀,基公称通径是指Y型接头进口通径,组合情况如下:

A37H型公称通径(mm)

80

100

125

相应的A47H型公称通径(mm)

65

80

100




A38Y型公称通径

80

100

150

相应的A48Y型公称通径DN(mm)

50

65

125




A43H型公称通径DN(mm)

50

80

100

150

相应的A47H型公称通径(mm)

32

50

80

125

三、A37H双联安全阀主要外形尺寸:

型号

尺寸(mm)

重量(kg)

DN

L1

DN

dE

16C
A37H-25
40

80

145

310

205

65

2×50

68.7

100

160

355

255

80

2×65

858.8

125

170

380

380

100

2×80

148

16C
A38Y-25
40

80

135

290

290

65

2×32

52.7

100

170

350

350

80

2×50

81.8

150

225

410

410

125

2×80

215

16C
A43H-25
40

50

115

225

225

32

2×25

39

80

135

285

285

50

2×40

52.7

100

160

355

355

80

2×65

137.8

150

190

410

41

100

2×80

213

订货须知:

一、①A37H双联安全阀产品名称与型号②A37H双联安全阀口径③A37H双联安全阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的A37H双联安全阀型号,请按A37H双联安全阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
感谢您访问我们的网站,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
