首页 > 产品系列 > 安全阀 > TA型油用安全阀

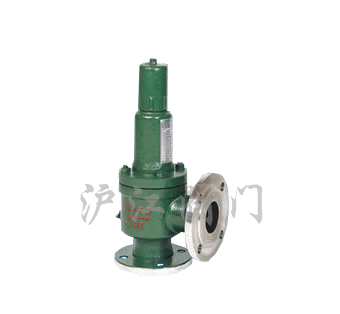

TA型油用安全阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473



尺寸图 尺寸图


一、产品[炼油专用安全阀]的详细资料:

产品名称:炼油专用安全阀

产品特点:炼油专用安全阀是石油化工受压容器的注要附件之一,用于控制空器压力,保证容器安全。本系列安全阀为密闭全开型弹簧安全阀,即当气体介质压力高于整定压力3%时,阀瓣开启高度超过流道直径的四分之一。本系列安全阀可在具有稳定背压,无腐蚀或含轻微硫腐蚀的气体、液体下使用。



二、型号系列:

系列

型号

进口法兰

定压范围

代号

流道尺寸

使用温度

公称通径

公称压力

流道直径do

流道面积

mm

MPa

MPa

mm

cm2

A型

A1D40

25

4.0

0.03-4.2

D

10

0.78

-25-300

A1.5F40

40

4.0

0.03-4.2

F

16

2.0

-25-300

A2J16

50

1.6

0.03-<1.3

J

33

8.54

-25-300

A2H40

50

4.0

1.30-4.2

H

26

5.31

-25-300

A3L16

80

1.6

0.03-<1.6

L

50

19.62

-25-300

A3K40

80

4.0

1.60-4.2

K

40

12.56

-25-300

A4P16

100

1.6

0.03-<0.55

P

72

4.69

-25-300

A4N40

100

4.0

1.60-1.6

N

60

28.26

-25-300

A6R5.5

150

1.6

0.03-4.2

R

115

1403.2

-25-300

A6Q16

150

1.6

0.55-4.2

Q

96

72.35

-25-300

TA型

TA1D40

25

4.0

0.03-<1.3

D

10

0.78

>300-550

TA1.F540

40

4.0

0.03-4.2

F

16

2.0

>300-550

TA2J16

50

1.6

0.03-<1.6

J

33

8.54

>300-550

TA2H40

50

4.0

1.30-4.2

H

26

5.31

>300-550

TA3L16

80

1.6

0.03-1.6

L

50

19.62

>300-550

TA3K40

80

4.0

1.60-4.2

K

40

12.56

>300-550

TA4P16

100

1.6

0.03-<1.6

P

72

40.69

>300-550

TA4N40

100

4.0

1.60-4.2

N

60

28.26

>300-550

TA6R5.5

150

1.6

0.03-<0.05

R

115

103.82

>300-550

TA6Q16

150

1.6

0.55-1.6

Q

96

72.35

>300-550

三、TA型油用安全阀连接尺寸与重量:

型号

L

L1

D

K

d

D

K

d

b

C

c

n-Φ

n-Φ

H

重量kg

mm

A1D40

100

99

115

85

57

160

125

100

9

19

16

4-Φ14

4-Φ18

327

12

TAD40

424.5

18

A1.5F40

120

107

145

110

75

160

125

100

13

20

16

4-Φ18

4-Φ18

363.6

21

TA1.5F40

443.5

21

A2J16

150

139

160

125

92

195

160

135

14

22

20

4-Φ18

8-Φ18

409

27

TA2J16

539.5

34

A2H40

150

139

160

125

87

195

160

135

14

22

20

4-Φ18

8-Φ18

409

27

TA2H40

539.5

34

T3L16

160

147

195

160

133

215

180

155

12

22

20

8-Φ18

8-Φ18

487

42

TA3L16

652

55

A3K40

160

149

195

160

120

215

180

155

16

24

20

8-Φ18

8-Φ18

489

40

TA3K40

654

53

A4P16

200

176

215

180

153

280

240

210

13

22

24

8-Φ18

8-Φ23

596

77

AY4P16

789

102

A4N40

200

182.5

230

190

149

280

240

210

17.5

26

24

8-Φ23

8-Φ23

639.5

84

TA4N40

832.5

107

A6R5.5

230

228

280

240

195

335

295

265

18

24

26

8-Φ23

12-Φ23

757

145

TA6R5.5

976

205

A6Q16

230

228

280

240

189

335

295

265

18

24

26

8-Φ23

12-Φ23

775

138

TA6Q16

986

187

订货须知:

一、①TA型油用安全阀产品名称与型号②TA型油用安全阀口径③TA型油用安全阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的TA型油用安全阀型号,请按TA型油用安全阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
