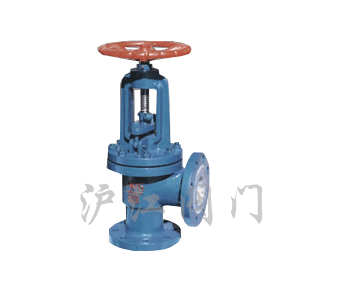

衬氟直角截止阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案，阀门售前、售中、售后专业服务
销售热线：021-56622563 56084471
图文传真： 021-56084473

尺寸图

一、产品[衬氟直角截止阀]的详细资料：

产品型号：J44J/FS型

产品名称：衬里直角阀

产品特点：公称通径：DN15~300（mm）主要零部件材料见表A2 基本型号：手动J44F43 电动J944F3 J44F46　　J944F46 法兰连接截止阀（角式）设计与制造符合中国国家标准基本结构形式：角式公称压力：PN1.0~2.5（MPa）法兰连接手动截止阀,角式截止阀,手动截止阀。

遵循规范	STDNARD
设计与制造	GB12233/GB12235
结构长度	GB12221/JB96
法兰尺寸	JB78/JB79（GB，HG，SH）
压力试验	GB/T13927
标志	GB/T12220
供货	GB/T12252

二、主要零部件材料表：

公称通径		标准值							参考值
DN（mm）	NPS（inch）	L	D	D1	D2	F	B	Z-Φd	Do	H1	H2	W（kg）
DN（mm）	NPS（inch）	PN1.0MPa
15	1/2	65/90	95	65	45	2	14	4-Φ14	100	240	265	7
20	3/4	75-95	105	75	55	2	16	4-Φ14	100	245	270	7.5
25	1	80/100	115	85	65	2	16	4-Φ14	12	250	275	8
32	1 1/4	95/105	135	100	78	2	18	4-Φ18	0120	260	290	12
40	1 1/2	80/100	145	110	85	3	18	4-Φ18	140	290	325	14
50	2	115/125	160	125	100	3	20	4-Φ18	140	300	335	19
65	2 1/2	145	180	145	120	3	20	4-Φ18	160	355	400	27
80	-	155	195	160	135	-	22	4-Φ18	160	400	450	42
100	4	175	215	180	155	3	22	8-Φ18	180	455	495	50
125	5	200	245	210	185	3	24	8-Φ18	10	530	560	64
150	6	240/225	280	240	210	-	24	8Φ18	240	605	650	85
200	8	275	335	295	265	3	26	8-Φ18	240	650	770	105
250	10	325	390	350	320	3	28	12-Φ23	280	680	800	135
300	12	375	440	400	368	4	28	12-Φ23	280	710	835	155

15	1/2	65/90	95	65	45	2	14	4-Φ14	100	240	265	7
20	3/4	75-95	105	75	55	2	16	4-Φ14	100	245	270	7.5
25	1	80/100	115	85	65	2	16	4-Φ14	120	250	275	8.5
32	1 1/4	95/105	135	100	78	2	18	4-Φ18	140	260	290	12
40	1 1/2	80/100	145	110	85	3	18	4-Φ18	140	290	325	14
50	2	115/125	160	125	100	3	20	4-Φ18	160	300	335	19
65	2 1/2	145	180	145	120	3	20	4-Φ18	180	355	400	27
80	3	155	195	160	135	3	22	8-Φ18	240	400	450	42
100	4	175	215	180	155	3	24	8-Φ18	240	455	495	50
125	5	200	245	210	185	3	26	8-Φ18	280	530	560	64
150	6	240/255	280	240	210	3	28	8-Φ23	320	605	650	85
200	8	275	335	295	165	3	30	8-Φ23	360	650	770	155

15	1/2	65/90	95	65	45	2	16	4-Φ14	120	245	270	7.5
20	3/4	75/95	105	75	55	2	16	4-Φ14	120	250	275	8.8
25	-	80/100	115	85	65	2	16	4-Φ14	140	260	290	11
32	1 1/4	95/105	135	100	78	2	18	4-Φ18	140	290	325	13
40	1 1/2	100/115	145	110	85	3	18	4-Φ18	160	300	335	18
50	2	115/125	160	125	100	3	20	4-Φ18	180	355	400	31

*表中L值符合GB12221长系列，其中分子表示按JB96的L值。

订货须知：

一、①衬氟直角截止阀产品名称与型号②衬氟直角截止阀口径③衬氟直角截止阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的衬氟直角截止阀型号，请按衬氟直角截止阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
