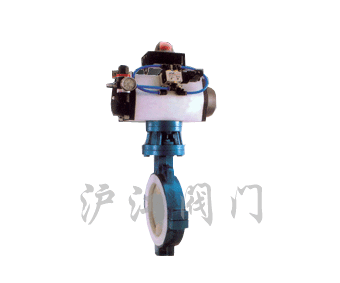

气动衬氟蝶阀-上海沪江阀门厂

气动衬氟蝶阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案，阀门售前、售中、售后专业服务
销售热线：021-56622563 56084471
图文传真： 021-56084473

一：产品概述：

蝶阀在管路中除了起切断和截流用外,近年来已经把密封性能作为评价的主要指标,受到市场的青睐.另外,蝶阀还有体积小、重量轻、结构简单的优点,与同参数闸阀比较,平均减轻重量达30-50％,蝶板旋转90°即可实现启、闭过程,又由于转轴两侧蝶板受介质作用力近似相等,转矩相反,因此启闭力矩较小.
一、公司推出的氟塑料衬里蝶阀系列
1.其基本类型有两种,即D71F4 和D71F46(中线)以及D71F4 和D71F46(偏心)全衬里型对夹式蝶阀,采用对分两片阀式组合,阀座与阀体内衬一体化,阀门工作时,只有全塑阀座与衬塑蝶板与介质接触,产品可承受"除熔融碱金属和元素氟"外的任何介质腐蚀,其中D71F4 阀杆也蝶板(锻)为一体,表面均匀包裹一层FEP.阀体通道内表面光滑,流体阻力小,CV值高,流通能力强,扭矩适中,采用四级密封结构并在密封面处配以耐温抗老化SI橡胶的弹性衬垫阀座,完全达到介质的零泄露.
2.有上述型号扩展而成的D71F和D41F型法兰连接阀体全衬里,蝶板为不锈钢的衬里型蝶阀.
3.D343F型法兰连接双偏心全衬里蝶阀.
二、结构特点
1.中线蝶阀为整个蝶板与阀座在360°圆周内同心(中线),具有双向密封功能,压力、流量可自由调节;
2.偏心蝶阀为二维方向偏心产生的凸轮效应会使密封副产生足够的密封比压,并且随着工作压力的升高,密封副产生足够的密封比压,并且随着工作压力的升高,密封效果更理想.
3.四级加载弹性密封,绝对保证了阀门内、外的零泄露;
a.轴头、蝶板圆周连接处的特殊过渡曲线与阀座的合理过盈;
b.轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合;
c.轴的径向采用O型圈与金属垫的组合;
d.阀座镶在有弹性条的阀体槽内;
4.采用可调性弹子定位,定位准确,结构简单.
(*采用O型圈是为了防止意外泄漏时的安全措施)
5.法兰连接双偏心蝶阀试用于压力较高场合.
三、设计规范
遵循GB 12238,API 609,MSS SP-67, MSS SP-68标准.
四、驱动方式
手动、蜗轮转动、气动、电动.

对夹连接蝶阀（中线）
· 设计与制造符合API美国石油学会标准
· 基本结构形式（*蝶板轴与阀体/阀座中心重合）
a.DB 71F46全衬里型
阀体全衬里/蝶板全衬层/蝶板与蝶板轴和为一体；
b.DB 71F4全衬里型
阀体全衬里/蝶板全衬层/蝶板与蝶板轴组合装配；
C.DB 71F半衬里型
阀体全衬里/蝶板为不锈钢（不衬）蝶板与蝶板轴组合装配。

遵循规范	STANDARD
设计与制造 Design	API 6O9
结构长度 Face to face	API 6O9（A线）（中线）
法兰尺寸 End flange	ANSIB 16.5 API 6O5
压力试验 Test	API 598
标志 Symbol	MSS SP-25
供货 Supply	API 6O9

基本型号
公称压力 (磅级）ANSI 125Lb-150Lb 公称通径（英寸）NPS 2-48

手动	DB 71F（半衬）	蜗轮转动	DB 371F（半衬）
	DB 71F3 （全衬里）		DB 371F3 （全衬里）
	DB 71F4（全衬里）		DB 371F4（全衬里）
	DB 71F46（全衬里）		DB 371F46（全衬里）
气动	DB 671F（半衬）	电动	DB 971F（半衬）
	DB 671F3 （全衬里）		DB 971F3 （全衬里）
	DB 671F4（全衬里）		DB971F4（全衬里）
	DB 671F46（全衬里)		DB 971F46（全衬里)

主要零部件材料表 Standard Material Specifications

序号	零件名称 Name	灰铸铁	铸钢	不锈刚		超低碳不锈钢
序号	零件名称 Name	Z	C	P	R	PL	RL
1	上、下阀体、阀盖	A126C.135A	A126 WCB	A351　CF8	A351　CF8M	A351　CF3	A351 CF3M
2	蝶板	A126 WCB	A105	A351　CF8	A351　CF8M	A351　CF3	A351 CF3M
3	蝶板轴	A182 F6	A182 F6	A182 F304	A182 F316	A182 F304L	A182 F316L
4	衬里层/阀座	PTFE(F4) PTFE(F4) PCTFE(F3) FEP(F46) PFA(可溶性聚四氟乙烯)
5	O型圈	VITon (氟橡胶）			VITon (氟橡胶）
6	弹性条（垫）	SI （硅橡胶）			SI （硅橡胶）
7	调节定位座	A182 F304	A182 F304	A182 F304	A182 F316	A182 F304L	A182 F316
8	蝶栓	A193 B7	A193 B7	A193 B8M	A193 B8M	A193 B8M	A193 B8M
9	螺母	A194 2H	A194 2H	A194 8	A194 8	A194 8	A194 8
10	手柄	ZL101（铸造铝合金）

主要连接尺寸及重量 Dimensions and weights

公称通径		标准值							参考值
DN (mm)	NPS (inch)	L	D	D1	D2	f	b	Z-φd	D0	H	W(kg)
DN (mm)	NPS (inch)	ANSI 150Lb
50	2	43	152	120.5	92	2	16	4-φ19	200	150	5
65	21/2	46	178	139.5	105	2	18	4-φ19	250	160	7
80	3	46	190	152.5	127	2	19	4-φ19	250	170	10
100	4	52	229	190.5	157	2	24	8-φ19	300	185	14
125	5	56	254	216	186	2	24	8-22	300	210	22
150	6	56	279	241.5	216	2	26	8-φ22	200	230	32
200	8	64	343	298.5	270	2	29	8-φ22	240	285	66
250	10	71	406	362	324	2	31	12-φ25	240	325	80
300	12	81	483	432	381	2	32	12-φ25	280	360	94
350	14	92	533	476	413	2	35	12-φ29	280	430	125
400	16	102	597	540	470	2	37	16-φ29	320	475	150
450	18	114	635	578	533	2	40	16-φ32	320	525	172
500	20	127	699	635	584	2	43	20-φ23	360	565	225
600	24	154	813	749.5	692	2	48	20-φ25	360	630	290
750	30	165	887	846	813	2	45	44-φ23	400	675	330
900	36	200	1057	1009.7	972	2	53	44-φ26	400	805	405
1050	42	251	1226	1171.4	1130	2	59	48-φ29	500	995	480
1200	48	276	1392	1335	1289	2	65	44-φ32	500	1170	695

订货须知：

一、①气动衬氟蝶阀产品名称与型号②气动衬氟蝶阀口径③气动衬氟蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的气动衬氟蝶阀型号，请按气动衬氟蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
