衬里蝶阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473

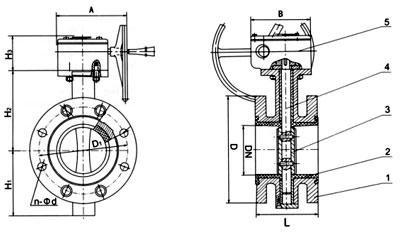

尺寸图


一、产品[衬胶蝶阀]的详细资料:

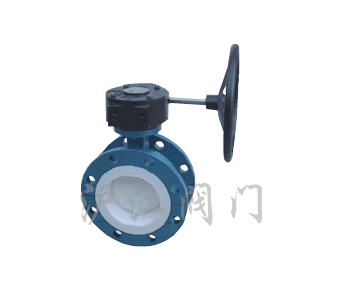

产品型号:法兰衬胶蝶阀

产品名称:D341J

产品特点:设计与制造:GB12238 结构长度:GB12221(13系列)法兰连接尺寸:GB4216 D41J半衬衬胶蝶阀,全衬法兰衬胶蝶阀,法兰衬胶蝶阀。



部件列表:1、阀体 2、阀座 3、蝶板 4、阀杆

二、用途:

密封圈材料代号

适用温度

适用介质

NR

≤85℃

水、空气、酸碱类

CR

≤85℃

水、煤气、酸碱类

NBR

≤100℃

水、油品

CPDM

≤120℃

水、蒸汽、一般酸碱类

FKM

≤150℃

水、蒸汽、强酸碱类

三、材料:

阀体

铸铁、球墨铸铁、碳钢、不锈钢

蝶板

铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料

阀杆

碳钢镀镍磷、不锈钢

阀座密封圈

天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM

气动装置

组合件

压力等级:PN(MPa) 1.0 1.6

四、测试:

衬里层:电火花检测
试验与检验按GB/T13927标准
公称压力:PN(MPa)
阀体:PN×1.5
密封:PN×1.1
任选附件:蜗轮装置、气动装置、电动装置

五、衬里蝶阀主要尺寸参数:

公称通径DN

L
mm

D
mm

D1
mm

n-d(mm)

H1
mm

H2
mm

质量

PN1.6

PN1.6

50

108

165

125

4-18

4-18

91

120

8

65

112

185

145

4-18

4-18

104

140

11.5

80

114

200

160

8-18

8-18

107

150

12.5

100

127

220

180

8-18

8-18

135

165

23

125

140

250

210

8-18

8-18

129

190

40.5

150

140

285

240

8-22

8-22

131

205

46.5

200

152

340

295

8-22

12-22

177

2550

61

250

165

395

350

12-22

12-26

206

270

73.5

300

178

445

400

12-22

12-26

220

320

103

350

190

505

460

16-22

16-26

264

358

120

400

216

565

515

16-26

16-30

298

400

217

450

222

615

565

16-26

-

327

420

242

500

229

671

620

20-26

-

352

480

279

600

267

780

725

20-30

-

446

560

396

700

292

895

840

24-30

-

486

610

596

订货须知:

一、①衬里蝶阀产品名称与型号②衬里蝶阀口径③衬里蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的衬里蝶阀型号,请按衬里蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
感谢您访问我们的网站,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
