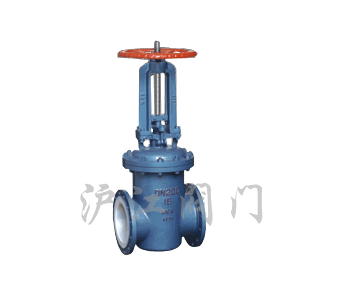

楔式闸阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473


一、概述:

    楔式闸阀是一种最常见的启闭阀门,利用两侧面密封面呈楔状的闸板来接通或截断管路中介质。
一、衬里型式
全衬里型
二、设计规范
遵循GB/T12234,API 6D,API 600标准
三、驱动方式
手动、电动、正齿轮、伞齿轮传动

二、主要外形和连接尺寸:

公称通径
标准值
参考值
DN(mm)
NPS(inch)
L*
D
D1
D2
f
b
Z-φd
D0
H
H1
WT(kg)
PN1.0MPa
15
1/2
130
95
65
45
2
14
4-φ14
120
110
125
6
20
3/4
150
105
75
55
2
16
4-φ14
140
120
140
7
25
1
160
115
85
65
2
16
4-φ14
140
132
155
8
32
11/4
180
135
100
78
2
18
4-φ18
160
156
185
11
40
11/2
240
145
110
85
3
18
4-φ18
200
167
210
20
50
2
250
160
125
100
3
20
4-φ18
200
358
410
28
65
21/2
270
180
145
120
3
20
4-18
250
375
440
32
80
3
280
195
160
135
3
22
4-φ18
250
435
515
45
100
4
300
215
180
155
3
22
8-φ18
280
500
600
60
125
5
325
245
210
185
3
24
8-φ18
280
615
740
110
150
6
350
280
240
210
3
24
8-φ23
400
675
825
120
200
8
400
335
295
265
3
26
8-φ23
400
820
1020
150
250
10
450
390
350
320
3
28
12-φ23
450
970
1220
240
300
12
500
440
400
368
4
28
12-φ23
500
1145
1445
340
350
14
550
500
460
428
4
30
16-φ23
600
1280
1630
550
400
16
600
565
515
482
4
32
16-φ25
600
1450
1850
680
450
18
650
615
565
532
4
32
20-φ25
650
1538
1988
795
500
20
700
670
620
585
4
34
20-φ25
650
1730
2230
880
PN1.6MPa
15
1/2
130
95
65
45
2
14
4-φ14
120
110
130
7
20
3/4
150
105
75
55
2
16
4-φ14
140
120
140
8
25
1
160
115
85
65
2
16
4-φ14
140
135
160
9
32
11/4
180
135
100
78
2
18
4-φ18
160
160
190
13
40
11/2
240
145
110
85
3
18
4-φ18
200
170
220
25
50
2
250
160
125
100
3
20
4-φ18
200
360
410
32
65
21/2
270
180
145
120
3
20
4-φ18
250
380
440
38
80
3
280
195
160
135
3
22
8-φ18
250
440
520
50
100
4
300
215
180
155
3
24
8-φ18
280
500
600
68
125
5
325
245
210
185
3
26
8-φ28
280
615
740
125
150
6
350
280
240
210
3
28
8-φ23
400
680
830
170
200
8
400
335
295
265
3
30
12-φ23
400
820
1020
210
250
10
450
405
355
320
3
32
12-φ25
450
980
1230
260
300
12
500
460
410
375
4
34
12-φ25
500
1150
1450
480
350
14
550
520
470
435
4
38
16-φ25
600
1285
1635
620
400
16
600
580
525
485
4
40
16-φ30
600
1455
1855
805
450
18
650
640
585
545
4
44
20-φ30
650
1545
1990
880
500
20
700
705
650
608
4
46
20-φ34
650
1735
2235
920
