衬氟球阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案，阀门售前、售中、售后专业服务
销售热线：021-56622563 56084471
图文传真： 021-56084473

尺寸图

一、产品[衬氟球阀]的详细资料：

产品型号：Q41FS型

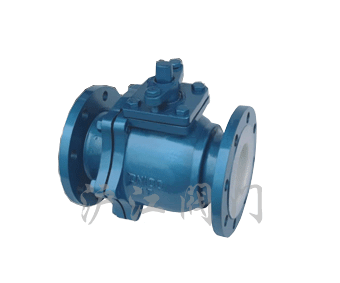

产品名称：衬氟球阀

产品特点：球阀和旋塞阀属同一类阀门，不同的是球阀是用带圆形通球体作启闭件，球体随阀杆绕阀体中心线旋转以实现阀门开启和关闭的目的。法兰连接球阀（二片式，三片式设计与制造符合中国国家标准公称压力PN1.0~2.5(Mpa) 公称通径DN15~250（mm）。

二、衬氟球阀主要外形和连接尺寸Main External and Connection Dimension

DN (mm)		NPS (inch)			L	D			D1	D2		f			b			n-фd			W			D0			H			WT(kg)
					PN1.0MPa
15		1/2			130	95			65	45		2			14			4-14			120			-			80			2.5
20		3/4			130	105			75	55		2			16			4-14			140			-			90			3
25		1			140	115			85	65		2			16			4-14			160			-			100			4.5
32		11/4			165	135			100	78		2			18			4-18			160			-			110			5.7
40		11/2			165	145			110	85		3			18			4-18			200			-			120			7
50		2			203	160			125	100		3			20			4-18			250			-			135			9.5
65		21/2			222	180			145	120		3			20			4-18			300			-			145			15
80		3			241	195			160	135		3			22			4-18			350			-			185			19
100		4			305	215			180	155		3			22			8-18			400			-			195			33
125		5			356	245			210	185		3			24			8-18			500			-			210			58
150		6			394	280			240	210		3			24			8-23			-			200			450			93
200		8			457	335			295	265		3			26			8-23			-			240			490			155
250		10			533	390			350	320		3			28			12-23			-			240			550			210
PN1.6MPa
15		1/2	130			95		65		45			2			14			4-14			120			-			80			2.5
20		3/4	130			105		75		55			2			16			4-14			140			-			90			3
25		1	140			115		85		65			2			16			4-14			160			-			100			4.5
32		11/4	165			135		100		78			2			18			4-18			160			-			110			5.7
40		11/2	165			145		110		85			3			18			4-18			200			-			120			7
50		2	203			160		125		100			3			20			4-18			250			-			135			9.5
65		21/2	222			180		145		120			3			20			4-18			300			-			145			15
80		3	241			195		160		135			3			22			8-18			350			-			185			19
100		4	305			215		180		155			3			24			8-18			400			-			195			33
125		5	356			245		210		185			3			26			8-18			500			-			210			58
150		6	394			280		240		210			3			28			8-23			-			200			450			93
200		8	457			335		295		265			3			30			12-23			-			240			490			155
2.5MPa
15	1/2			130			95		65		45			2			16			4-14			120			-			80			2.5
20	3/4			130			105		75		55			2			16			4-14			140			-			90			3
25	1			140			115		85		65			2			16			4-14			160			-			100			4.5
32	11/4			165			135		100		78			2			18			4-18			160			-			110			5.7
40	11/2			165			145		110		85			3			18			4-18			200			-			120			7
50	2			203			160		125		100			3			20			4-18			250			-			135			9.5
65	21/2			222			180		145		120			3			22			8-18			300			-			145			15
80	3			241			195		160		135			3			22			8-18			300			-			185			19
100	4			305			230		190		160			3			24			8-23			-			200			195			33
125	5			356			270		220		188			3			28			8-25			-			200			210			58
150	6			394			300		250		218			3			30			8-25			-			200			450			93

设计规范:遵循GB 12237，AP 1608，AP16D标准
驱动方式:手动、蜗轮传动、手动、电动。

三、基本型号：

手动	Q41F3（全衬里）	气动	Q641F3（全衬里）
	Q41F6（全衬里）		Q641F6（全衬里）
蜗轮	Q341F3（全衬里）	电动	Q941F3（全衬里）
	Q341F6（全衬里）		Q941F6（全衬里）

四、外形连接尺寸及重量：

序号	零件名称	灰铸铁	铸钢	不锈钢		超低碳不锈钢
序号	零件名称	Z	C	P	R	PL	RL
1	阀体、阀盖	HT250	WCB	CF8	CF8M	CF3	CF3M
2	球	WCB	WCB	CF8	CF8M	CF3	CF3M
3	衬里层/阀座	FEP（F46） PCTFE（F3）PFA（可洛性聚四氟乙烯）
4	填料压盖	HT250	WCB	CF8	CF8M	CF3	CF3M
5	填料	PTFE（F4）聚四氟乙烯 PTFE（F4）聚四氟乙烯
6	螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr18Ni9	1Cr18Ni9
7	螺母	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9
8	手柄	WCC	WCC	WCC	WCC	WCC	WCC

订货须知：

一、①衬氟球阀产品名称与型号②衬氟球阀口径③衬氟球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的衬氟球阀型号，请按衬氟球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
