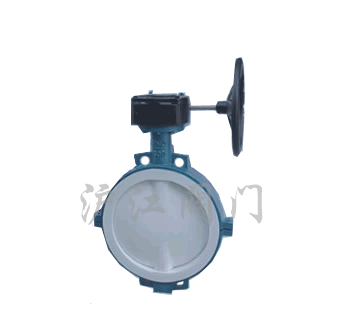

蜗轮衬氟蝶阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473

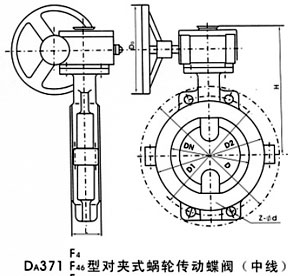

尺寸图


一、产品[衬氟蝶阀]的详细资料:

产品型号:D371FS

产品名称:衬氟蝶阀

产品特点:蝶阀是用阀杆一起转动的蝶板作启闭件,用以实现阀门的开启、关闭与调节。蝶阀在管路中除了起切断和截流用外,近年来已经把密封性能作为评价的主要指标,受到市场青睐。另外,蝶阀还有体裁积小、重量轻、结构简单等优点,与同参数闸阀比较,平均减轻重量达30~50%,蝶板旋转90度即可实现启、闭过程,又由于转轴两侧蝶板受介质作用力近似相等,转矩相反,因些启闭力矩较小。

二、设计规范遵循GB 12238,API 609,MSS SP-67,MSS-68标准:

遵循规范

STADNARD

设计与制造

GB12238

法兰尺寸

JB78/JB79(GB HG Sh)

压力试验

GB/T13927

标志

GB12220

供货

GB/T12252

三、驱动方式 手动、蜗轮手动、气动、电动:

遵循规范

STADNARD

设计与制造

GB12238

法兰尺寸

JB78/JB79(GB HG Sh)

压力试验

GB/T13927

标志

GB12220

供货

GB/T12252

手动

DA71F(半衬)

蜗轮运动

DA71F(半衬)

DA71F3(全衬里)

DA71F3(全衬里)

DA71F4(全衬里)

DA71F4(全衬里)

DA71F46(全衬里)

DA71F46(全衬里)

电动

DA671F(半衬)

电动

DA671F(半衬)

DA671F3(全衬里)

DA671F3(全衬里)

DA671F4(全衬里)

DA671F4(全衬里)

DA671F46(全衬里)

DA671F46(全衬里)

1、DA71F46全衬里型阀体全体衬里/蝶板全衬层/蝶板与蝶板轴合为一体;
2、DA71F4全衬里型阀体全衬里。虹板全衬层/蝶板与蝶板轴组合装配;
3、DA71F半衬里型阀体全衬里/蝶板为不锈钢(不衬)蝶板与蝶板轴组合装配。
对夹连接蝶阀(中线)设计与制造符合中草药国家标准
基本结构形式(*蝶板轴与阀体/闪阀座中心重合)

四、主要零部件材料表:

序号

零件名称

灰铸铁

铸钢

不锈钢

超低碳不锈钢

Z

C

P

R

PL

RL

1

上、下阀体、阀盖

HT250

WCB

Cf8

CF8M

CF3

CF3M

2

蝶板

WCB

35(锻)

Cf8

CF8M

CF3

CF3M

3

蝶板轴

1Cr13

2Cr13

1Cr18Ni19

1Cr18Ni12Mo2Ti

00CR18N10

00Cr17Ni14Mo2

4

衬里层/阀座

PTFE(F4)PCTFE(F3)FEP(F46)PFA(可溶F4)

5

O型圈

FPM(氟橡胶)

FPM(氟橡胶)

6

张性条(垫)

SI(硅橡胶)

SI(硅橡胶)

7

调节定位座

0Cr18NI9

0Cr18NI9

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

00CR18N10

00Cr17Ni14Mo2

8

螺栓

35

35

1Cr18Ni19

1Cr17Ni2

1CR18NI9TI

1Cr18Ni9Ti

9

螺母

45

45

0Cr18NI19

0Cr18NI9

0Cr18NI19

0Cr18NI9

10

手柄

ZL01(铸造铝合金)

订货须知:

一、①蜗轮衬氟蝶阀产品名称与型号②蜗轮衬氟蝶阀口径③蜗轮衬氟蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的蜗轮衬氟蝶阀型号,请按蜗轮衬氟蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
