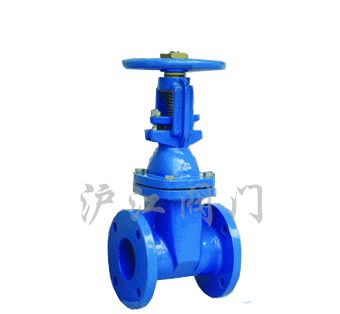

弹性座封软密封闸阀
一、产品[弹性座封软密封闸阀]的详细资料：
产品型号：RRHX
产品名称：弹性座封软密封闸阀
产品特点：RRHX弹性座封软密封闸阀,RRHX软密封闸阀,弹性座封闸阀
二、主要零件材质：
|
序号NO |
零件号码Number |
零件名称Name |
材质Material |
|
1 |
RV-01 |
阀体 |
球墨铸铁、灰铸铁 |
|
2 |
RV-02 |
密封圈 |
NBR |
|
3 |
RV-03 |
阀盖 |
球墨铸铁、灰铸铁 |
|
4 |
RV-04 |
O-RING |
NBR |
|
5 |
RV-05 |
防尘罩 |
NBR |
|
6 |
RV-06 |
固定螺栓 |
钢制或镀锌螺栓 |
|
7 |
RV-07 |
传动帽 |
球墨铸铁、灰铸铁 |
|
8 |
RV-08 |
阀门 |
球墨铸铁外覆EPDNM或NBR |
|
9 |
RV-09 |
铜螺母 |
青铜 |
|
10 |
RV-10 |
阀杆 |
2Cr13 |
|
11 |
RV-11 |
螺栓 |
钢制或镀锌螺栓 |
|
12 |
RV-12 |
O-RING |
NBR |
|
13 |
RV-13 |
止推轴承 |
青铜 |
|
14 |
RV-14 |
O-RING |
NBR |
|
15 |
RV-15 |
轴盖 |
球墨铸铁、灰铸铁 |
|
16 |
RV-16 |
螺栓 |
镀锌螺栓 |
|
17 |
RV-17 |
手轮 |
灰铸铁 |
三、弹性座封软密封闸阀外形连接尺寸及重量：
|
产品代号 |
公称通径 |
L |
D1 |
D2 |
D3 |
Hmax |
B |
F |
N-φd |
螺栓 | ||||||
|
1.0Mpa |
1.6Mpa |
1.0Mpa |
1.6Mpa |
1.0Mpa |
1.6Mpa |
1.0Mpa |
1.6Mpa | |||||||||
|
RVC(H)X-005 |
50 |
178 |
99 |
125 |
165 |
340 |
19 |
3 |
4-19 |
M16 | ||||||
|
RVC(H)X-0065 |
65 |
190 |
118 |
145 |
185 |
370 |
19 |
3 |
4-19 |
M16 | ||||||
|
RVC(H)X-0080 |
80 |
203 |
132 |
160 |
200 |
410 |
19 |
3 |
8-19 |
M16 | ||||||
|
RVC(H)X-0100 |
100 |
229 |
156 |
180 |
220 |
450 |
19 |
3 |
8-19 |
M16 | ||||||
|
RVC(H)X-0125 |
125 |
254 |
184 |
210 |
250 |
480 |
19 |
3 |
8-19 |
M16 | ||||||
|
RVC(H)X-0150 |
150 |
267 |
211 |
240 |
285 |
550 |
19 |
3 |
8-23 |
M20 | ||||||
|
RVC(H)X-0200 |
200 |
292 |
266 |
295 |
340 |
630 |
20 |
3 |
8-23 |
12-23 |
M20 | |||||
|
RVC(H)X-0250 |
250 |
330 |
319 |
350 |
355 |
405 |
750 |
22 |
3 |
12-23 |
12-28 |
M20 |
M24 | |||
|
RVC(H)X-0300 |
300 |
356 |
370 |
400 |
410 |
460 |
820 |
24.5 |
4 |
12-23 |
12-28 |
M20 |
M24 | |||
|
RVC(H)X-0350 |
350 |
381 |
429 |
160 |
470 |
520 |
980 |
26.5 |
4 |
16-23 |
16-28 |
M20 |
M24 | |||
|
RVC(H)X-0400 |
400 |
406 |
480 |
515 |
525 |
58 |
1010 |
28 |
4 |
16-28 |
16-31 |
M24 |
M27 | |||
|
RVC(H)X-0450 |
450 |
432 |
530 |
565 |
585 |
640 |
1270 |
30 |
4 |
20-28 |
20-31 |
M24 |
M27 | |||
|
RVC(H)X-0500 |
500 |
457 |
585 |
620 |
650 |
715 |
1270 |
31.5 |
4 |
20-28 |
20-34 |
M24 |
M30 | |||
|
RVC(H)X-0600 |
600 |
508 |
685 |
725 |
770 |
810 |
840 |
1390 |
36 |
5 |
20-31 |
20-37 |
M27 |
M33 | ||
备注：DN50-600mm法兰钻孔GB/T17241.6标准制造.
DN50-200mm法兰外径（D3）依PN10/16标准制造，DN250-500mm则符合PN16标准。
DN600mm法兰外径（D3）1.0Mpa符合JISG5527-7标准,1.6Mpa标准。
两端面距（L）符合GB12221之短体型标准。
RVXX表示非明杆式闸阀，RVXP表示附省力装置。
RRXX表示明杆式闸阀。
RRHX表示明杆式附手轮。
RREX表示明杆式附电动操作装置。
RVCX表示非明杆式附传动帽。
RVHX表示非明杆式附手轮。
RVHS表示非明杆式附信号显示器。
RCEX表示非明杆式附电动操作装置。
RVCH表示非明杆式附传动帽卧式操作装置。
PN25级另行订制。 若有变更尺寸，恕不另行通知。
订货须知：
一、①弹性座封软密封闸阀产品名称与型号②弹性座封软密封闸阀口径③弹性座封软密封闸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的弹性座封软密封闸阀型号，请按弹性座封软密封闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
感谢您访问我们的网站,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
